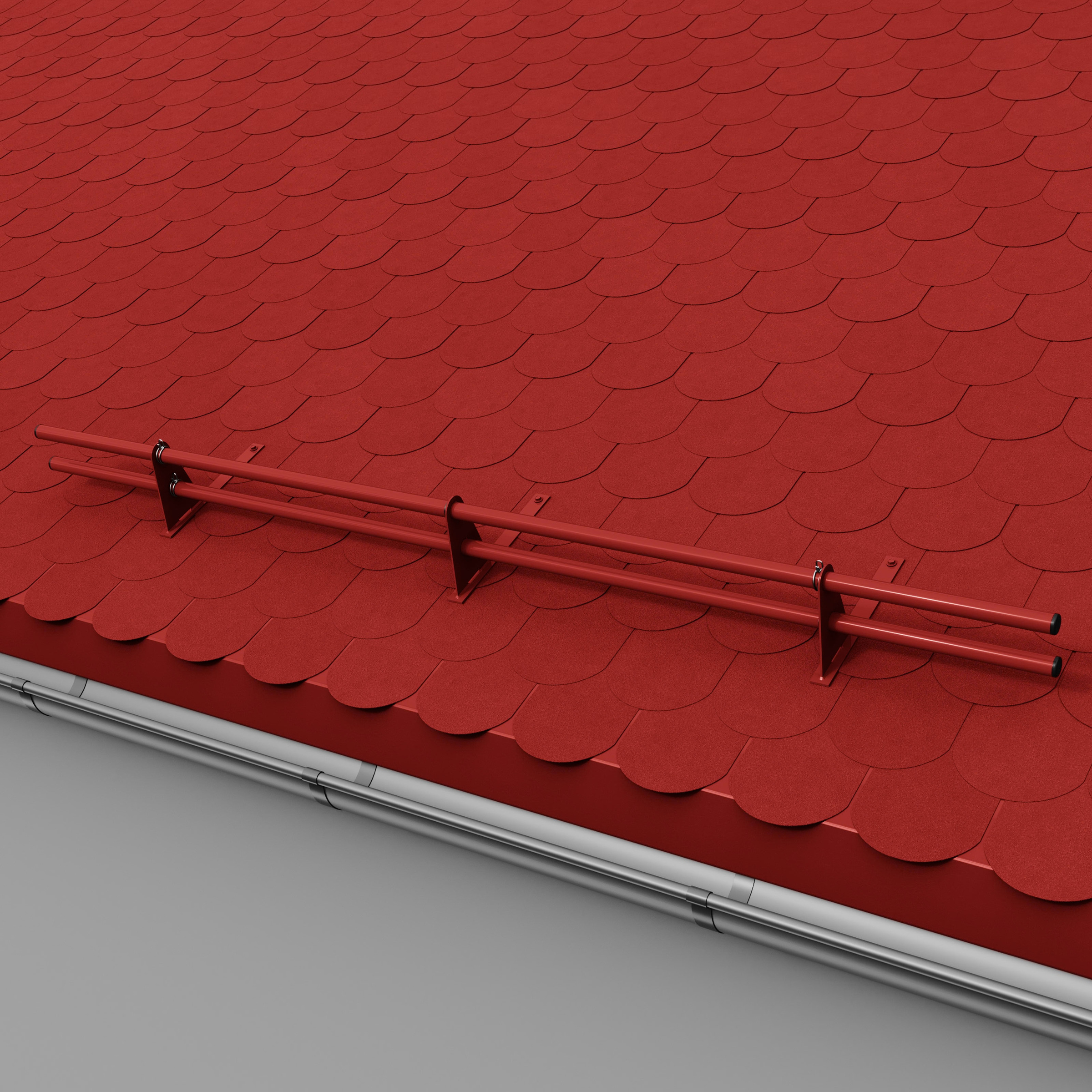

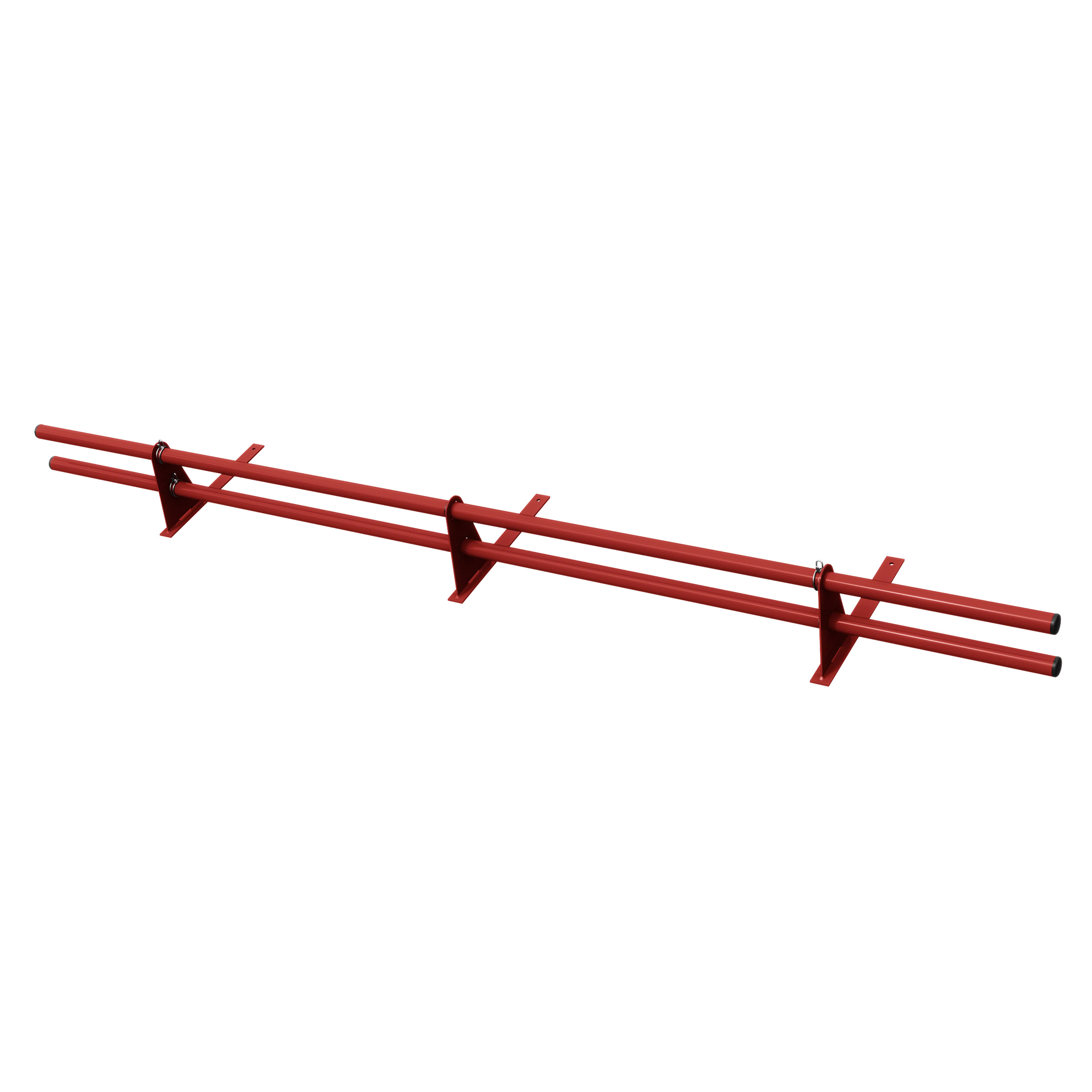

Komplet Ochrony Rurowej 2,0 m
DO POKRYCIA: płaskiego (blacha płaska, blacha trapezowa, papa, gont itp.)

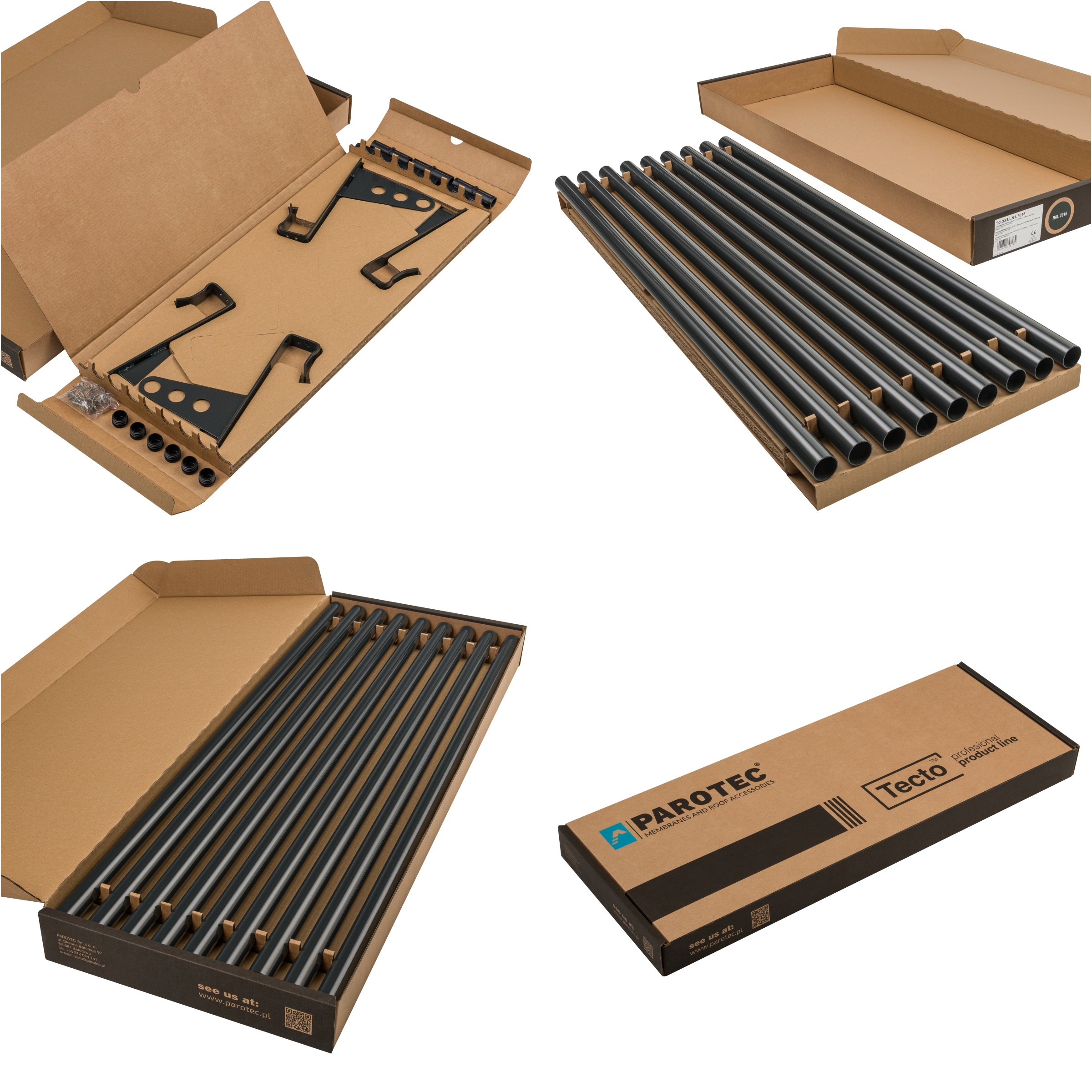

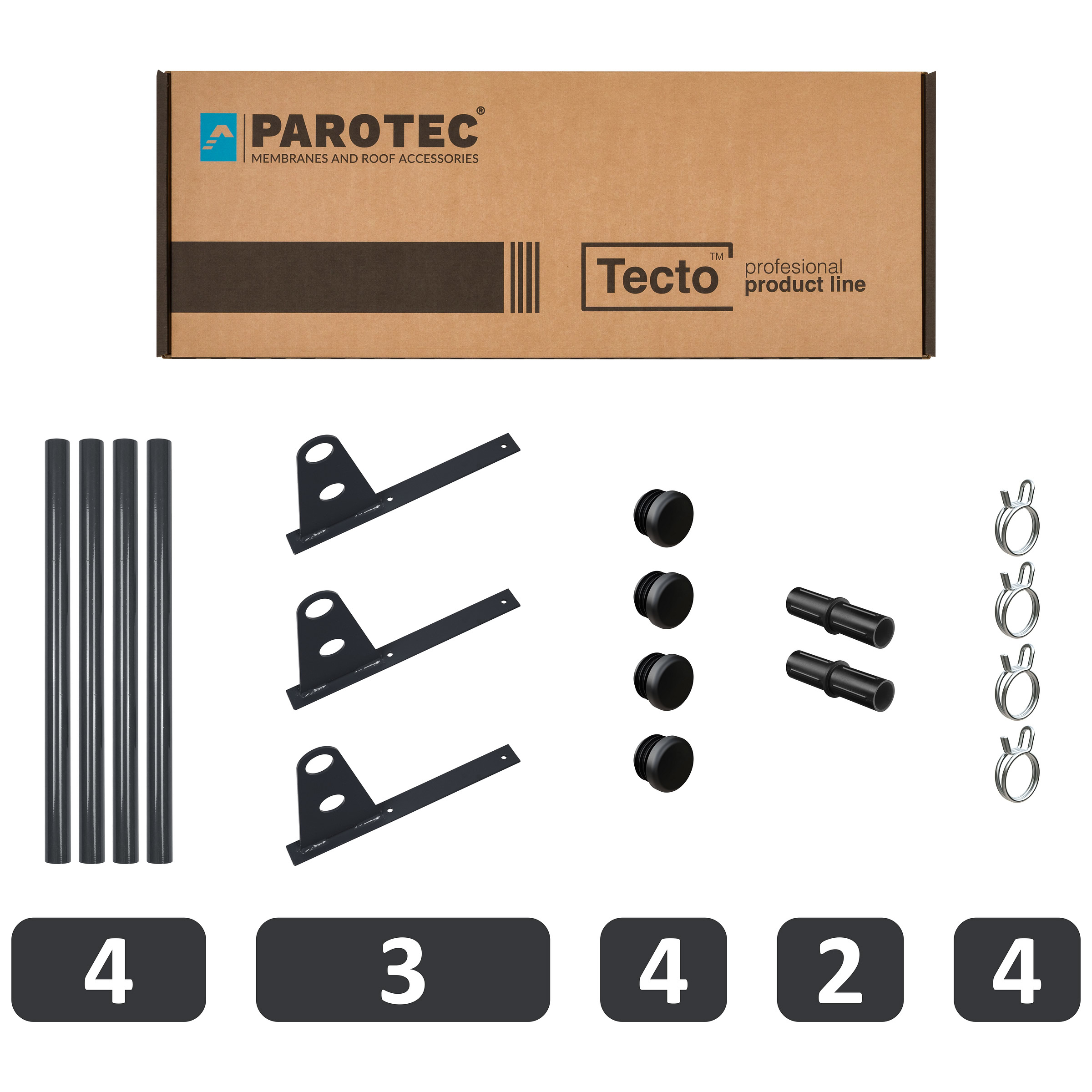

Skład kompletu:
- 4 rury przeciwśniegowe o długości 1,0 m (100 cm) każda – łączna długość zestawu: 2,00 m
- 3, 4 lub 5 uchwytów przeciwśniegowych (płaskich)
- 4 zaślepki rur – 4 blokady (stopery) – 2 łączniki rur
- Elementy mocujące – do każdego uchwytu dołączone są 2 wkręty do drewna 6x60 mm z łbem sześciokątnym (na klucz 10)
Opis elementów zestawu:
- Rura – średnica Ø 30 mm

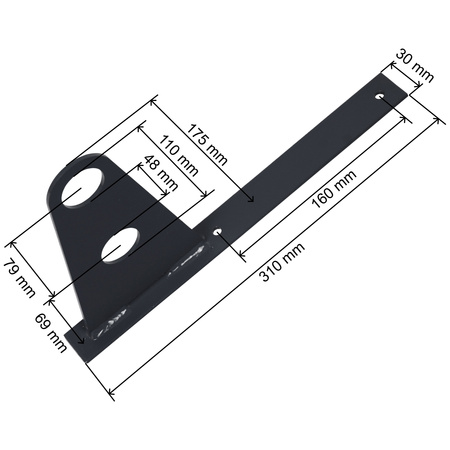

- Uchwyty – grubość płaskownika 4 mm, szerokość płaskownika 30 mm
- Nowoczesne łączniki rur – wykonane z wysokowytrzymałego, odpornego na UV poliamidu wzmocnionego włóknem szklanym
- Zaślepki z tworzywa sztucznego – po jednej na każdy koniec rury
- Blokady (stopery) zapobiegają przesuwaniu się rur – po jednej na każdy koniec rury
UWAGA - Podczas łączenia kilku zestawów wymagane są dodatkowe elementy

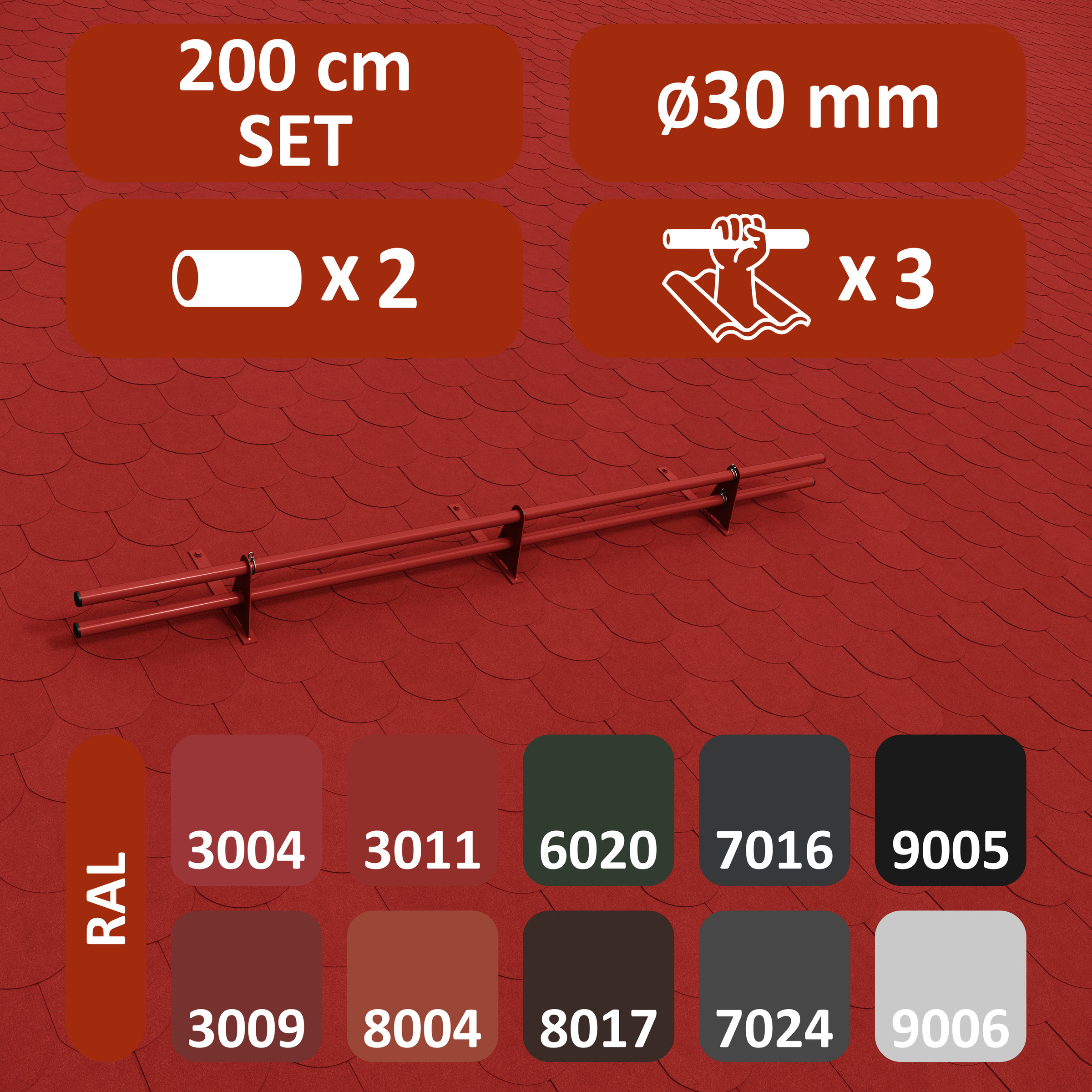

Dostępne kolory:
Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.
Zalety malowania proszkowego:
- gładka, bez spękań i zacieków powłoka,
- działania antykorozyjne,
- odporność termiczna i na uszkodzenia mechaniczne,
- wysoka odporność na działania czynników chemicznych,
- nieszkodliwość dla środowiska
Prosimy wziąć pod uwagę, że mogą występować pewne różnice pomiędzy kolorami i wzorami widocznymi na zdjęciach, a prawdziwymi materiałami. Na kolor widziany na monitorze kupującego wpływ mają m.in. warunki sprzętowe, a także warunki wykonania zdjęcia, które mogą być różne dla poszczególnych produktów. W razie wątpliwości prosimy o kontakt. Chętnie doradzimy i pomożemy przy wyborze właściwego produktu.
Zabezpieczenie antykorozyjne
Ze względu na narażenie elementów ochrony przeciwśniegowej na liczne czynniki korozyjne, standardowo wszystkie elementy poddawane są procesowi cynkowania ogniowego, co znacznie zwiększa trwałość produktu. Cynkowanie ogniowe jest wymagane dla produktów mających zachować zgodność z obowiązującymi przepisami i normami. Przestrzegamy przed zastosowaniem rur cynkowanych galwanicznie (elektrolitycznie), które mają bardzo słabą odporność na korozję. Czynnik korozji ma duży wpływ na wytrzymałość elementów ochrony przeciwśniegowej, stąd zaleca się stosowanie produktów cynkowanych ogniowo.
Cynkowanie ogniowe polega na zanurzeniu metalowego elementu w gorącym, ciekłym cynku o temperaturze ok. 450°C. W trakcie zanurzenia następuje przenikanie atomów cynku w zewnętrzną warstwę stali, w wyniku czego powstaje powierzchniowy stop żelazo–cynk, który po ostudzeniu tworzy warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków, może sięgać nawet 100 lat.
Elementy cynkowane ogniowo różnią się od tych cynkowanych galwanicznie już na pierwszy rzut oka. Powierzchnia cynkowana galwanicznie jest błyszcząca i gładka - elementy są wyjątkowo estetyczne. Natomiast cynkowane ogniowo w zależności od zastosowanej technologii, mogą być matowe lub delikatnie błyszczące oraz zawierać różnego rodzaju skazy. Skazy te nie są błędem w procesie cynkowniczym. Niestety w przypadku rur lakierowanych proszkowo zastosowana technika cynkowania nie będzie widoczna na pierwszy rzut oka.
Rurowa ochrona przeciwśniegowa, a liczba potrzebnych uchwytów
Wytrzymałość uchwytów ochrony przeciwśniegowej
- Pojedynczy uchwyt ochrony przeciwśniegowej wytrzymuje nacisk minimum 160 kg
- Wytrzymałość uchwytu jest definiowana w najbardziej niekorzystnych warunkach
Zalecana liczba uchwytów w zestawach płotków i rur przeciwśniegowych
- Optymalna odległość pomiędzy uchwytami na większości dachów to 40-50 cm
- Odległość pomiędzy uchwytami można zmniejszać dla osiągnięcia większych wytrzymałości
- Maksymalna odległość między nimi nie powinna być większa niż 80 cm
Jaki nacisk wytrzyma zestaw płotka lub rury przeciwśniegowej?
- do 160 kg/mb przy zastosowaniu 1 uchwytu na 1 mb
- do 320 kg/mb przy zastosowaniu 2 uchwytów na 1 mb
- do 480 kg/mb przy zastosowaniu 3 uchwytów na 1 mb
- do 640 kg/mb przy zastosowaniu 4 uchwytów na 1 mb
- do 800 kg/mb przy zastosowaniu 5 uchwytów na 1 mb
Podstawowe zasady montażu płotków i rur przeciwśniegowych
- Równomierne podparcie płotków/rur przeciwśniegowych zapewnia optymalne rozłożenie obciążenia
- Przekroczenie zalecanych odległości powoduje ryzyko odkształceń lub uszkodzeń, co stanowi zagrożenie dla osób i mienia
- Odpowiedni dobór liczby uchwytów w zależności od warunków montażu
- Zadbanie o prawidłowe zamontowanie uchwytów do dachu
Rodzaje śniegu i jego waga:
- świeży śnieg o grubości 20 cm: 20 kg/m2
- odleżały śnieg (kilka godzin do kilku dni) o grubości 20 cm: 20-40 kg/m2
- zleżały śnieg (kilka tygodni lub miesięcy)o grubości 20 cm: 40-80 kg/m2
- mokry śnieg o grubości 20 cm: powyżej 80 kg/m2
Waga pokrywy śnieżnej a nachylenie dachu:
- Ciężar działający na ochronę przeciwśniegową zależy od kąta nachylenia dachu - im mniejszy kąt, tym mniejszy nacisk
- Przykładowo, przy kącie 20° i wadze śniegu 160 kg, nacisk wynosi ok. 55 kg, a przy kącie 40° nacisk wzrasta do ok. 100 kg
Nośność standardowych zestawów (przykłady):
- Zestaw TC.224.LN1.8017 o długości 200 cm, z 4 uchwytami osiąga wytrzymałość 320 kg/mb. Po dołożeniu 2 dodatkowych uchwytów wytrzymałość wzrasta do 480 kg/mb.
- Zestaw TC.325.RABEK.9006 o długości 300 cm, z 5 uchwytami osiąga wytrzymałość 266 kg/mb). Po dołożeniu 3 dodatkowych uchwytów wytrzymałość wzrasta do 427 kg/mb.
Uwaga! Powyższe informacje są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie ochrony przeciwśniegowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe wsporniki, skorzystaj z elementów pojedynczych.
Ogólne zasady montażu zestawów rurowej ochrony przeciwśniegowej:
Miejsce montażu zestawu:
Montaż zestawu zaleca się wykonać na wysokości murłaty lub w odległości nie większej niż 800 mm od niej.
Mocowanie uchwytów do konstrukcji dachu:
Dach z pełnym deskowaniem
- Przy pełnym deskowaniu nie ma potrzeby wykonywania dodatkowej konstrukcji pomocniczej.
- Zaleca się jednak, aby tam, gdzie to możliwe, uchwyty mocować w linii krokwi (do kontrłat lub desek).
Dach bez pełnego deskowania (łaty / kontrłaty)
- Uchwyty należy mocować w linii krokwi (do kontrłat lub desek), tak aby zapewnić przeniesienie obciążeń na konstrukcję nośną dachu.
- Jeżeli wymagane jest zastosowanie dodatkowych uchwytów poza linią krokwi, należy wykonać konstrukcję pomocniczą, np. łatę pomocniczą zamocowaną do konstrukcji dachu.
Elementy mocujące
- Stosować śruby / wkręty o średnicy Ø6 mm i długości zapewniającej pewne połączenie z konstrukcją dachu.
- Uchwyty rur przeciwśniegowych powinny być mocowane do konstrukcji drewnianej dachu wkrętami do drewna zgodnymi z PN-EN 14592 (np. wkręty do drewna z łbem sześciokątnym DIN 571 lub wkręty farmerskie 6.3 mm x 50 mm).

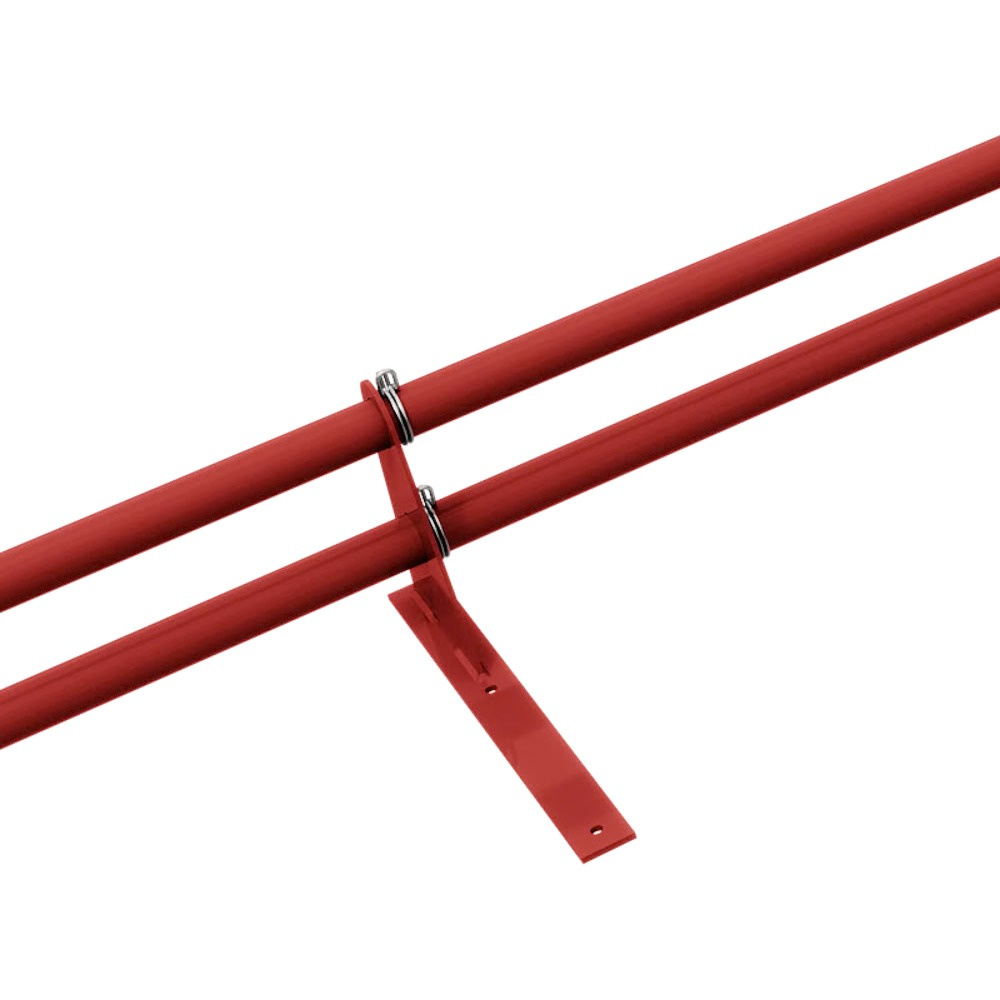

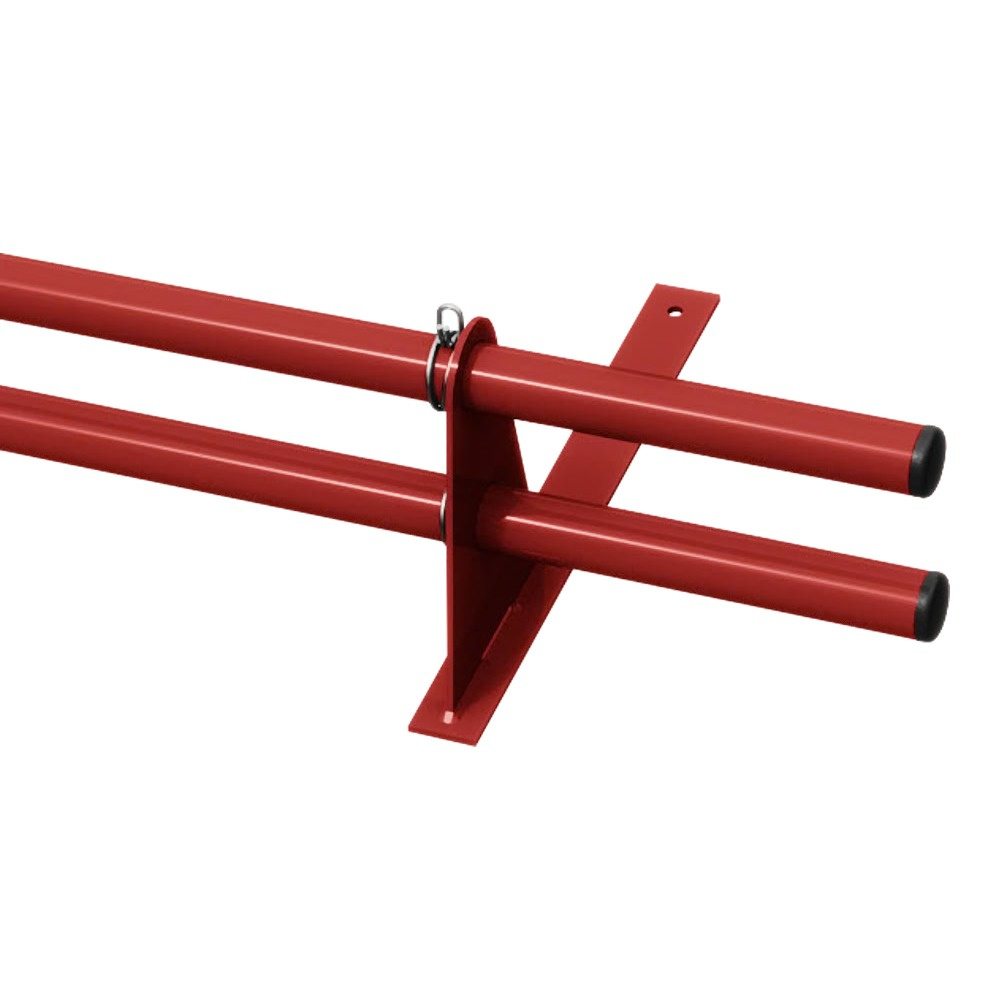

Montaż rur w uchwytach
- Montaż rur do uchwytu odbywa się poprzez wsunięcie ich w otwory znajdujące się w części wspornikowej uchwytu.
- Czynność ta nie wymaga stosowania połączeń śrubowych.
- Na końcach ciągów rur należy zamontować stopery rurowe zabezpieczające przed ich wysunięciem z uchwytów.
Dobór ilości uchwytów
Liczba uchwytów potrzebnych do zamontowania rur zależy od wymaganej wytrzymałości zestawu na nacisk śniegu. Wytrzymałość ta uzależniona jest m.in. od:
- kąta nachylenia dachu,
- długości połaci,
- lokalizacji geograficznej,
- strefy obciążenia śniegiem.
Montaż skrajnych uchwytów
Skrajne uchwyty należy zamontować tak, aby były maksymalnie zbliżone do krawędzi rury.
Komplet przeciwśniegowej ochrony rurowej „U” składa się z:
- uchwytów z 1, 2 lub 3 otworami
- rur przeciwśniegowych
- stoperów rurowych - służących do zabezpieczenia przed wysunięciem rury z uchwytu
- zaślepek rury o funkcji estetycznej
- kompozytowych łączników rury do łączenia rur w dłuższe odcinki
Uwaga! Rozstaw uchwytów oraz liczba wkrętów mocujących i ich wymiary powinny być określone w projekcie technicznym, w zależności od nachylenia połaci dachu oraz strefy obciążenia śniegiem, z uwzględnieniem nośności elementów wynoszących ok. 1,6 kN.
| Ilość uchwytów: | 3 |
| Kolor: | Czerwony - RAL 3011 |
| Długość zestawu: | 200 cm |
| Pokrycie dachowe: | Gont bitumiczny ,
Papa ,
Blacha trapezowa ,
Płyta warstwowa |
| Ilość rzędów rur: | 2 rury |
| Materiał: | Uchwyty: Stal ocynkowana ,
Rura: Stal ocynkowana ,
Stal ocynkowana |
| Powłoka ochronna: | Ocynk ogniowy min. 55 μm |
| Grubość warstwy lakierniczej: | ≥ 60 μm |
| Średnica rur: | 30 mm |
| Grubość płaskownika uchwytu: | 4 mm |
| Szerokość płaskownika uchwytu: | 30 mm |
