W zestawie
- Płotek przeciwśniegowy 2,0 mCena: 103,39 zł / szt.
- 5x Uchwyt płotka przeciwśniegowego 20cm do blachodachówki 400/20Cena: 26,34 zł / szt.

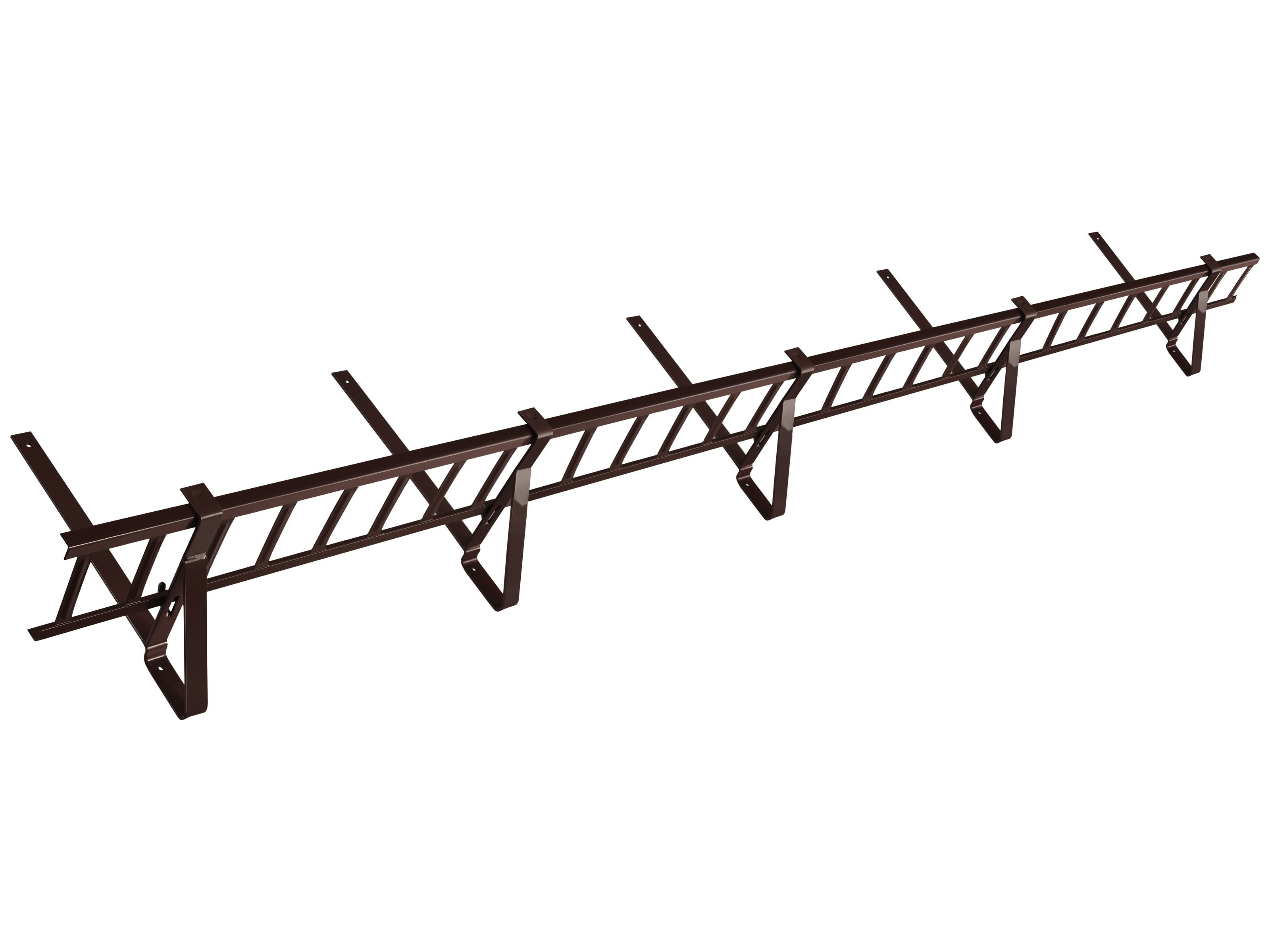

KOMPLET OCHRONY PRZECIWŚNIEGOWEJ
DO POKRYCIA: blachodachówka o module 400 mm / 20 mm
Opis
Przeznaczenie:
Zabezpieczenie przed śniegiem zsuwającym się z dachu.
Rodzaj pokrycia:
Komplet na dach pokryty blachodachówką o module długości 400 mm i przetłoczeniu 20 mm.
Atest ITB
Wszystkie sprzedawane elementy ochrony przeciwśniegowej posiadają wymagane aprobaty techniczne.
Skład kompletu
Płotek przeciwśniegowy o wysokości 200 mm (20 cm) i długości 2000 mm ( 200 cm )
Materiał: Kątownik stalowy o wymiarze 20 x 20 x 2 mm tworzy szkielet płotka, szczeble wykonane są z blachy stalowej o grubości 1,1 mm
Odległość między szczeblami płotka to 70 mm. Płotek zabezpieczony jest powłoką cynkową w opcji dodatkowo pokryta farbą proszkową.
Uchwyt płotka - element służy do zamocowania kompletu do pokrycia dachowego
Ilość uchwytów w zestawie:
- na dach o nachyleniu poniżej 20° - 3 uchwyty dla płotka długości 200 cm
- na dach o nachyleniu od 20 do 40° - 4 uchwyty dla płotka długości 200 cm
- na dach o nachyleniu powyżej 40° - 5 uchwytów dla płotka długości 200 cm
Materiał: Płaskownik o szerokości 30 mm z blachy stalowej o grubości 4 mm spełniającej wymagania wytrzymałościowe i projektowe.
Element zabezpieczony jest powłoką cynkową w opcji dodatkowo pokryty farbą proszkową.
Informacja na temat doboru wspornika do modułu i przetłoczenia do dachów pokrytych blachodachówką
Wybierając komplet komunikacji dachowej należy zwrócić uwagę na dwa parametry:
- długość modułu oraz
- wysokość przetłoczenia blachy,
Długość modułu
Blachodachówki dostępne na rynku występuje w kilku standardowych rozmiarach modułu: 330, 350, 400, 420 lub 460 mm
Najczęściej spotykany rozmiar to 350 mm, wymiary powyżej 400 mm są coraz rzadziej spotykane.
Nowością od kilku lat są skrócone modułu np. 330 mm.
Wysokość przetłoczenia
Najczęściej spotykane przetłoczenia na rynku to 20 mm, 30 mm i 35 mm. Wsporniki można stosować w tolerancji ± 3 mm.
W przypadku większego przetłoczenia - można zamontować wspornik z podkładkami, lub poszukać zestawu do tego typu pokrycia.
Modele blachodachówek występujące z modułem 400 mm oraz przetłoczeniem 20 mm
Pełna lista pasujących blach dostępna jest na dole strony.
Powłoka ochronna - dostępne kolory:
Ochrona przeciwśniegowa oferowana jest w wersji nielakierowanej (wyłącznie ocynkowanej ogniowo) lub dodatkowo malowanej proszkowo na najpopularniejsze kolory pokryć dachowych według palety RAL:
Powłoka malowana proszkowo jest odporna na korozję, chemikalia, wysoką temperaturę i uszkodzenia mechaniczne. Proces ten polega na nakładaniu na powierzchnię metalową naelektryzowanych cząstek farby proszkowej. Następnie pokryte farbą elementy są nagrzewane do temperatury 140-200°C, w rezultacie czego proszek ulega stopieniu i polimeryzacji.
Zalety malowania proszkowego:
- gładka, bez spękań i zacieków powłoka
- działania antykorozyjne
- odporność na uszkodzenia mechaniczne
- odporność termiczna
- wysoka odporność na działania czynników chemicznych
- nieszkodliwość dla środowiska
Prosimy wziąć pod uwagę, że mogą występować pewne różnice pomiędzy kolorami i wzorami widocznymi na zdjęciach, a prawdziwymi materiałami. Na kolor widziany na monitorze kupującego wpływ mają m.in. warunki sprzętowe, a także warunki wykonania zdjęcia, które mogą być różne dla poszczególnych produktów. W razie wątpliwości prosimy o kontakt. Chętnie doradzimy i pomożemy przy wyborze właściwego produktu.
Zabezpieczenie antykorozyjne
Ze względu na narażenie elementów ochrony przeciwśniegowej, na liczne czynniki korozyjne, standardowo wszystkie elementy poddawane są procesowi cynkowania ogniowego, co znacznie zwiększa trwałość produktu. Cynkowanie ogniowe jest wymagane dla produktów mających zachować zgodność z obowiązującymi przepisami i normami. Przestrzegamy przed zastosowaniem płotków cynkowanych galwanicznie (elektrolitycznie), które mają bardzo słabą odporność na korozję. Czynnik korozji ma duży wpływ na wytrzymałość elementów ochrony przeciwśniegowej, stąd zaleca się stosowanie produktów cynkowanych ogniowo.
Cynkowanie ogniowe polega na zanurzeniu metalowego elementu w gorącym, ciekłym cynku o temperaturze ok 450°C. W trakcie kąpieli następuję przenikanie atomów cynku w zewnętrzną warstwę stali, powstaje powierzchniowy stop żelazo-cynk, tworzący po ostudzeniu warstwę chroniącą przed korozją. Trwałość powłok cynkowych, w zależności od warunków , może sięgać nawet 100 lat.
Elementy cynkowane ogniowo różnią się od tych cynkowanych galwanicznie już na pierwszy rzut oka. Powierzchnia cynkowana galwanicznie jest błyszcząca i gładka - elementy są wyjątkowo estetyczne. Natomiast cynkowane ogniowo w zależności od zastosowanej technologii, mogą być matowa lub delikatnie błyszczące oraz zawierać różnego rodzaju skazy. Skazy te nie są błędem w procesie cynkowniczym. Niestety w przypadku płotków lakierowanych proszkowo zastosowana technika cynkowania nie będzie widoczna na pierwszy rzut oka.
Wymiary płotka przeciwśniegowego
W ofercie dostępne są dwie wysokości płotka przeciwśniegowego: 15 cm oraz 20 cm. Płotki, o zwiększonej powierzchni zgarniającej śnieg, zalecane są w rejonach charakteryzujących się obfitszymi opadami śniegu.
Płotek dostępny jest w trzech wymiarach długości standardowych: 1,5 m, 2 m, i 3 m. W zależności od długości płotka oraz stopnia nachylenia połaci dachu należy zastosować odpowiednią liczbę wsporników, która została opisana w osobnej tabeli.
Płotek wykonany jest z kątownika stalowego o wymiarach 20 x 20 x 2 mm (szkielet płotka) oraz blachy stalowej o 20 x 1 mm (poprzeczki) specjalnie wyprofilowanej dla zwiększenia sztywności. Odległość między szczeblami płotka to 70 mm! Warto zwrócić uwagę na ilość poprzeczek w płotku! Nie zalecamy płotków o większych odległościach, ze względu na obniżoną zdolność zatrzymywania śniegu.
Nasz płotek:
Przykładowy płotek z dużej sieci marketów budowlanych:
Płotek przeciwśniegowy a liczba potrzebnych uchwytów
Wytrzymałość uchwytów ochrony przeciwśniegowej
- Pojedynczy uchwyt ochrony przeciwśniegowej wytrzymuje nacisk co najmniej 160 kg.
- Wytrzymałość uchwytu jest definiowana w najbardziej niekorzystnych warunkach
Zalecana liczba uchwytów w zestawach płotków i rur przeciwśniegowych
- Optymalna odległość pomiędzy uchwytami na większości dachów to 40-50 cm
- Odległość pomiędzy uchwytami można zmniejszać dla osiągnięcia większych wytrzymałości
- Maksymalna odległość między nimi nie powinna być większa niż 80 cm
Jaki nacisk wytrzyma zestaw płotka lub rury przeciwśniegowej?
- do 160 kg/mb przy zastosowaniu 1 uchwytu na 1 mb
- do 320 kg/mb przy zastosowaniu 2 uchwytów na 1 mb
- do 400 kg/mb przy zastosowaniu 3 uchwytów na 1 mb
- do 560 kg/mb przy zastosowaniu 4 uchwytów na 1 mb
- do 800 kg/mb przy zastosowaniu 5 uchwytów na 1 mb
Podstawowe zasady montażu płotków i rur przeciwśniegowych
- Równomierne podparcie płotków/rur przeciwśniegowych zapewnia optymalne rozłożenie obciążenia.
- Przekroczenie zalecanych odległości powoduje ryzyko odkształceń lub uszkodzeń, co stanowi zagrożenie dla osób i mienia.
- Odpowiedni dobór liczby uchwytów w zależności od warunków montażu
- Zadbanie o prawidłowe zamontowanie uchwytów do dachu
Rodzaje śniegu i jego waga:
- świeży śnieg o grubości 20 cm: 20 kg/m2
- odleżały śnieg (kilka godzin do kilku dni) o grubości 20 cm: 20-40 kg/m2
- zleżały śnieg (kilka tygodni lub miesięcy)o grubości 20 cm: 40-80 kg/m2
- mokry śnieg o grubości 20 cm: powyżej 80 kg/m2
Waga pokrywy śnieżnej a nachylenie dachu:
- Ciężar działający na ochronę przeciwśniegową zależy od kąta nachylenia dachu - im mniejszy kąty, tym mniejszy nacisk
- Przykładowo, przy kącie 20° i wadze śniegu 160 kg, nacisk wynosi ok 55 kg, a przy kącie 40° nacisk wzrasta do ok. 100 kg
Nośność standardowych zestawów (przykłady):
- Zestaw TC.224.LN1.8017 o długości 200 cm, z 4 uchwytami osiąga wytrzymałość 320 kg/mb. Po dołożeniu 2 dodatkowych uchwytów wytrzymałość wzrasta do 480 kg/mb.
- Zestaw TC.325.RABEK.9006 o długości 300 cm, z 5 uchwytami osiąga wytrzymałość 266 kg/mb). Po dołożeniu 3 dodatkowych uchwytów wytrzymałość wzrasta do 427 kg/mb.
Uwaga! Powyższe informację są wynikiem zebranych informacji oraz naszego doświadczenia. Nie można powyższych informacji traktować jako instrukcji montażu. Stosowanie ochrony przeciwśniegowej powinno być zgodne z projektem technicznym opracowanym dla określonego obiektu, z uwzględnieniem wymagań Polskich Norm i obowiązujących przepisów techniczno-budowlanych. Aby dodać do zestawu dodatkowe uchwyty, skorzystaj z elementów pojedynczych.
Uchwyt płotka - innowacyjny system "click"
Sposób montażu płotka do uchwytu:
Specjalne przetłoczenia na uchwycie pozwalają na szybki i łatwy montaż płotka przeciwśniegowego. Wystarczy wcisnąć profil płotka w zatrzaski - nowy sposób mocowania płotka do uchwytów typu click jest wyjątkowo trwały. Nie potrzebujesz do tego żadnych dodatkowych narzędzi.
Wysokości montażu płotka:
Płotek po montażu znajduje się 65 mm ponad podstawą uchwytu. W przypadku pokryć, których wysokość modułu przekracza 65 mm, montaż nie będzie możliwy. Dotyczy to przede wszystkim:
- blachodachówek o wysokości fali <65 mm
- blach trapezowych o module <65 mm (profil T-65)
- płyt falistych o wysokości fali <65 mm
Instrukcje montażu ochrony przeciwśniegowej
Ogólne zasady montażu zestawów:
1. Uchwyty płotka przeciwśniegowego powinny być mocowane do konstrukcji drewnianej dachu wkrętami do drewna wg normy PN-EN 14592+A1:2012.
2. Zalecane miejsce montażu pierwszego rzędu płotka - na wysokości murłaty.
3. Skrajne uchwyty należy zamontować, tak aby były zbliżone do krawędzi płotka.
Uwaga! Rozstaw uchwytów oraz liczba wkrętów mocujących i ich wymiary powinny być określone w projekcie technicznym, w zależności od nachylenia połaci dachu oraz strefy obciążenia śniegiem, z uwzględnieniem nośności elementów wynoszących ok. 2 kN.
Wkręty 6 mm x 60 mm do mocowania uchwytów do połaci dachu można znaleźć tutaj: Wkręty do mocowania ochrony przeciwśniegowej.
SCHEMAT MONTAŻU KOMPLETU PŁOTKA PRZECIWŚNIEGOWEGO TYP BD
Uchwyt płotka – blachodachówka przeznaczony jest do montażu na dachach krytych blachodachówką o modułach 350 mm. Stanowi element nośny dla płotka śniegowego. Montaż uchwytu odbywa się po ułożeniu pokrycia z blachodachówki bezpośrednio na niej przy użyciu wkrętów do drewna ø6. Element mocowany jest do łaty poprzez otwór roboczy w blachodachówce co powoduje rozszczelnienie pokrycia dachowego, a co za tym idzie konieczność zastosowania wkrętów z kołnierzem uszczelniającym. Właściwe jest również zabezpieczenie otworów montażowych masą uszczelniającą. Uchwyty płotka montować na wysokości murłaty lub powyżej niej w odległościach nie większych niż 800 mm.
Wysokości montażu płotka:
Płotek po montażu znajduje się 65 mm ponad podstawą uchwytu. Uniemożliwia to jego montaż w przypadku:
- blachodachówek o wysokości fali przekraczającej 65 mm
- blach trapezowych o module powyżej 65 mm (profil T-65)
- płyt falistych o wysokości fali powyżej 65 mm
Modele blachodachówek występujące z modułem 400 mm oraz przetłoczeniem 20 mm
Blach-Pol Eska
Blachodach Sonata
Blachotrapez Diament Eco Plus
Blachotrapez Kingas
Blachotrapez Kingas 15
Blachprofil 2 Alfa Plus
Blachprofil 2 Alfa Plus
Blachprofil 2 Omega
Blachprofil 2 Omega
BlachStal German
BlachStal German
Bratex Hera
Bratex Platino Eco
Budmat Aria
Budmat Sara
Budmat Zefir
Budmax-Metal Eco-Max
Florian Centrum Florina
KINGSTILE
Kroll Kroll Plus
Kroll Mistral
Limblach Aga 400
Limblach Klaudia 400
Lindab LPA N
Metalex Fińska
Metalmix Libra
Metalmix Libra
Metalmix Vega
Metalmix Vega
Nowax Diana
Plannja Scandic
Pruszyński Kron
Pruszyński Rubin Plus
Pruszyński Szafir
Rol-bud Kaja
Stal-Hart Bella
Stal-Hart Kinga
Transblach Kiara
Długość: | 200 cm |
Kolor: | Brąz - RAL 8017 |
Pokrycie dachowe: | Blachodachówka 400/20 Moduł o długości 400 mm i przetłoczeniu 20 mm. |
Wysokość płotka: | 20 cm |
Materiał: | Stal ocynkowana |
Powłoka ochronna: | Ocynk ogniowy min. 55 μm |
Grubość warstwy lakierniczej: | ≥ 60 μm |
Odległość między szczeblami: | 70 mm |
Wymiar kątownika: | 20 x 20 x 2 mm |
Wymiar poprzeczki: | 20 x 1 mm |
Grubość płaskownika uchwytu: | 4 mm |
Szerokość płaskownika uchwytu: | 30 mm |
