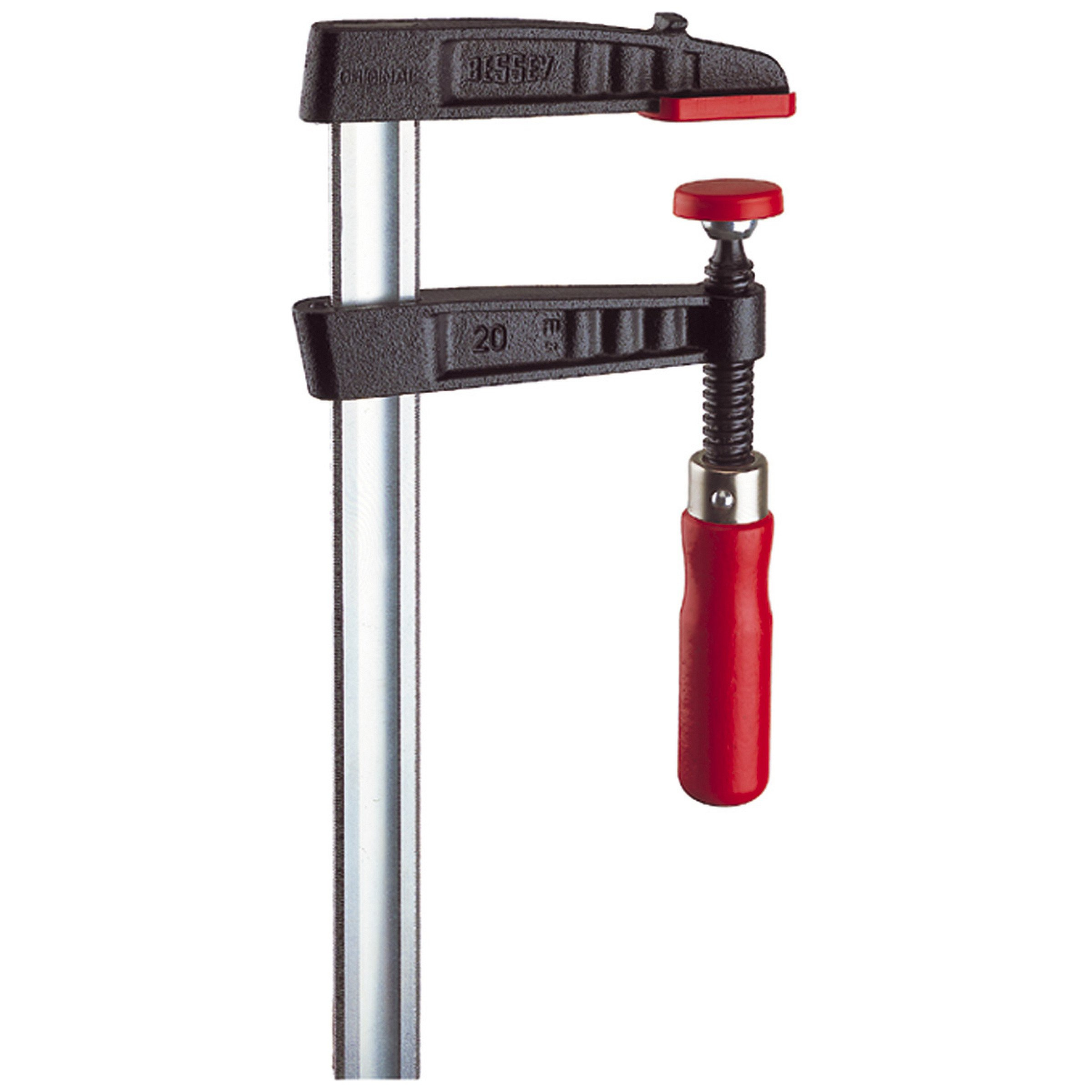

Ścisk śrubowy stolarski żeliwny Original BESSEY TG
z rekojeścią drewnianą
Opis
Ścisk śrubowy stolarski żeliwny Original BESSEY TG z rekojeścią drewnianą.
- Siła mocowania do 6000N
- Ergonomiczna rękojeść drewniana
- Stopki dociskowe z możliwością wymiany bez użycia dodatkowych narzędzi (wysięg od 80mm)
- Stabilna, profilowana szyna z poprzecznymi nacięciami
- Zabezpieczenie antypoślizgowe BESSEY (wysięg od 80mm)
Dane techniczne
Symbol | ←a→ [mm] | ←b→ [mm] | ←x→ [mm] | Waga [kg] |
TG10 | 100 | 50 | 15 x 5 | 0,26 |
TG15B5 | 150 | 50 | 15 x 5 | 0,29 |
TG20B5 | 200 | 50 | 15 x 5 | 0,33 |
TG12 | 120 | 60 | 20 x 5 | 0,42 |
TG20B6 | 200 | 60 | 20 x 5 | 0,49 |
TG30B6 | 300 | 60 | 25 x 6 | 0,56 |
TG16 | 160 | 80 | 25 x 6 | 0,66 |
TG20B8 | 200 | 80 | 25 x 6 | 0,77 |
TG25B8 | 250 | 80 | 25 x 6 | 0,82 |
TG30B8 | 300 | 80 | 25 x 6 | 0,87 |
TG40B8 | 400 | 80 | 25 x 6 | 0,97 |
TG20 | 200 | 100 | 27 x 7 | 1,06 |
TG25S10 | 250 | 100 | 27 x 7 | 1,15 |
TG30S10 | 300 | 100 | 27 x 7 | 1,18 |
TG40S10 | 400 | 100 | 27 x 7 | 1,33 |
TG50S10 | 500 | 100 | 27 x 7 | 1,46 |
TG25 | 250 | 120 | 29 x 9 | 1,54 |
TG30S12 | 300 | 120 | 29 x 9 | 1,63 |
TG40S12 | 400 | 120 | 29 x 9 | 1,78 |
TG50S12 | 500 | 120 | 29 x 9 | 2,01 |
TG60S12 | 600 | 120 | 29 x 9 | 2,13 |
TG80S12 | 800 | 120 | 29 x 9 | 2,46 |
TG100S12 | 1000 | 120 | 29 x 9 | 2,83 |
TG30 | 300 | 140 | 32 x 10 | 2,20 |
TG40S14 | 400 | 140 | 32 x 10 | 2,41 |
TG50S14 | 500 | 140 | 32 x 10 | 2,62 |
TG60S14 | 600 | 140 | 32 x 10 | 2,85 |
TG80S14 | 800 | 140 | 32 x 10 | 3,29 |
TG100S14 | 1000 | 140 | 32 x 10 | 3,71 |
TG40 | 400 | 175 | 32 x 10 | 2,70 |
TG50S17 | 500 | 175 | 32 x 10 | 2,90 |
TG60S17 | 600 | 175 | 32 x 10 | 3,20 |
TG80S17 | 800 | 175 | 32 x 10 | 3,50 |
TG100S17 | 1000 | 175 | 32 x 10 | 4,03 |
objaśnienie:
Przeznaczenie
Materiały | |||
![]() | - ![]() | ![]() ![]() ![]() | |
![]() | - ![]() | ||
![]() | - ![]() | ||
![]() | - ![]() | ![]() ![]() | |
![]() | - ![]() | ||
![]() | - ![]() | ||
![]() | - ![]() | ![]() ![]() | |
![]() | - ![]() |
Zastosowanie | |||

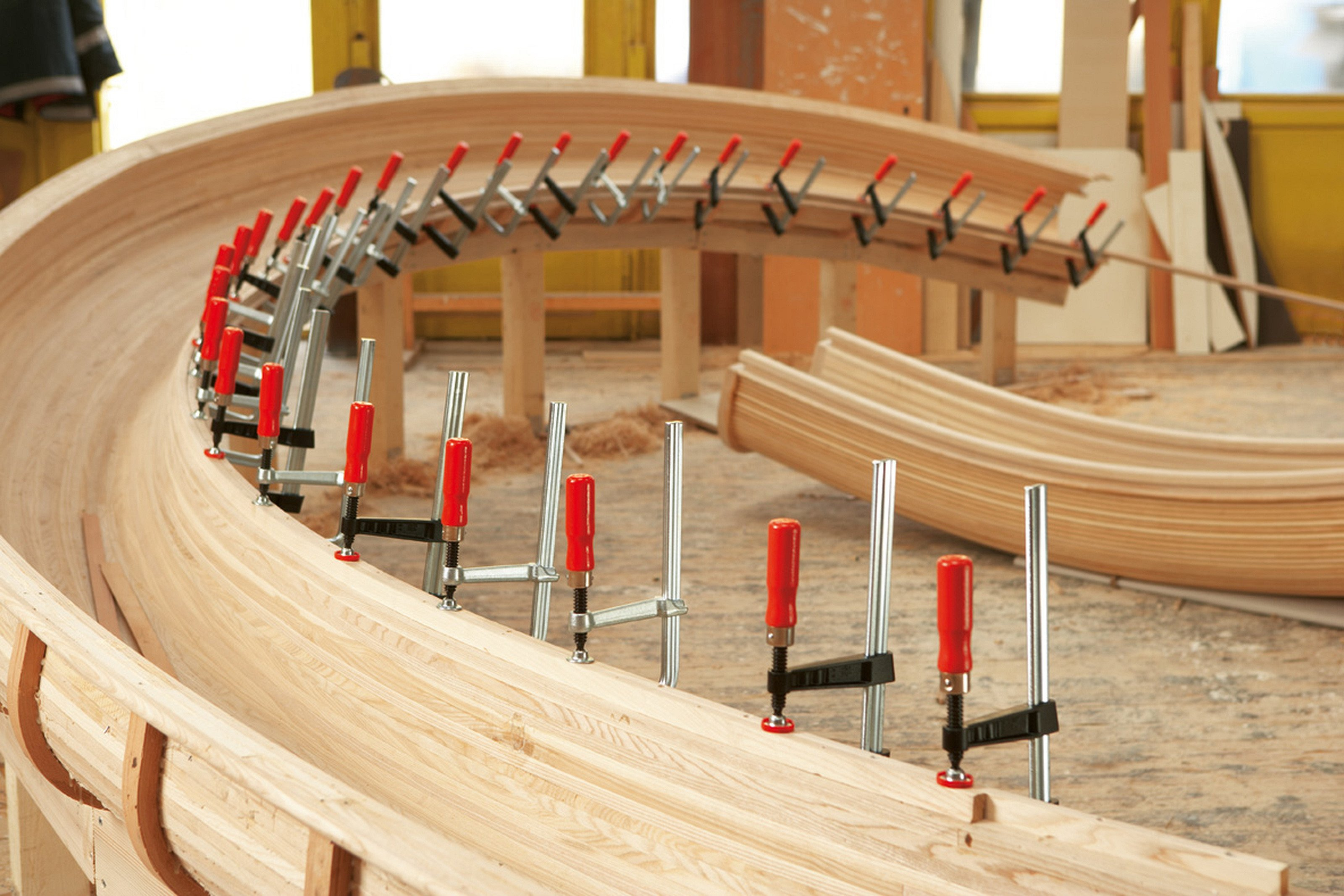

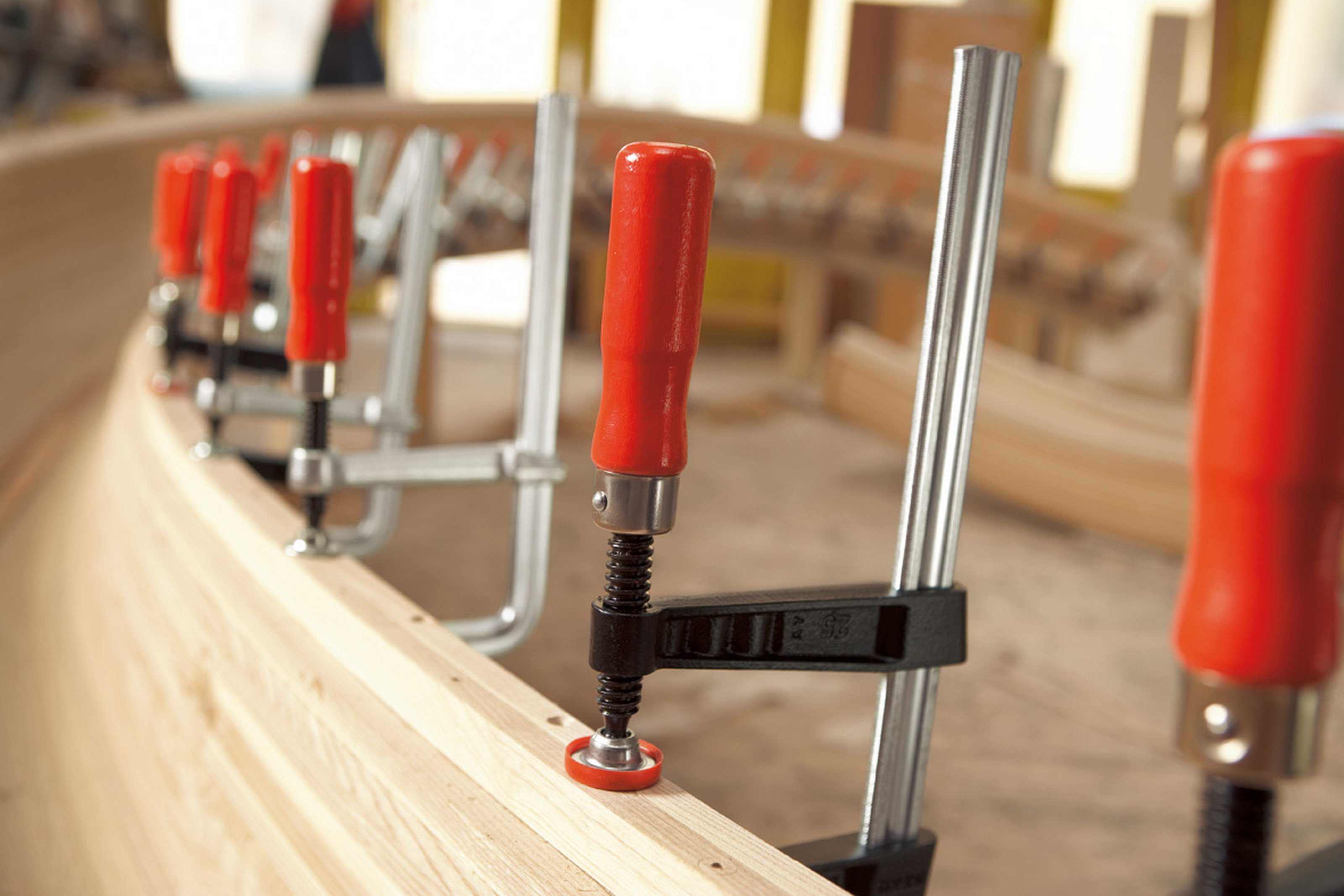

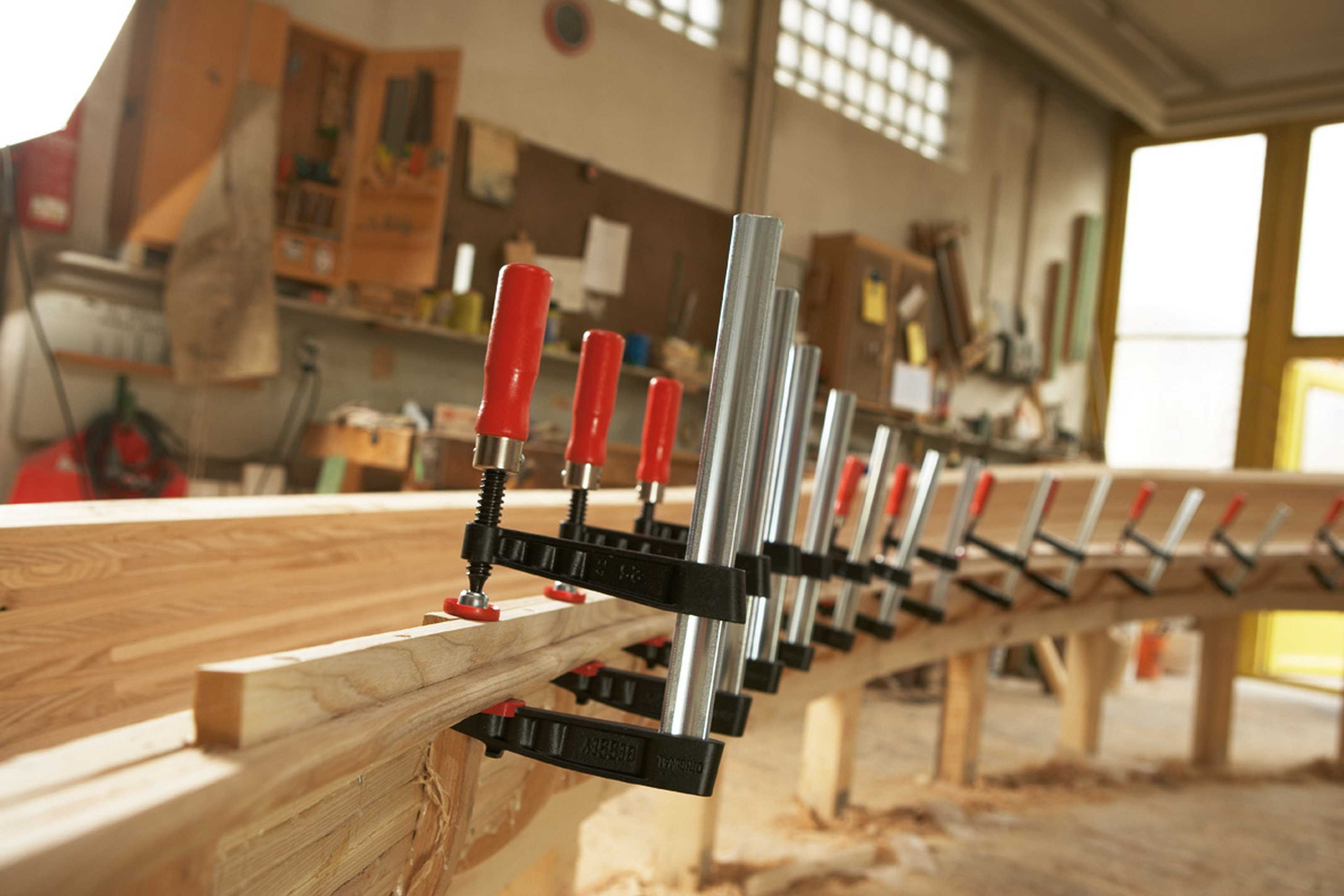

Klejenie | ![]() ![]() ![]() | ||
Przytrzymywanie | ![]() ![]() ![]() | ||
Klejenie przy użyciu klejów szybkowiążących | ![]() ![]() ![]() | ||
Łącznie profili drewnianych | ![]() ![]() | ||
Łącznie profili metalowych | |||
Łączenie krokwi dachowych i belek drewnianych | |||
Łączenie kształtowników | |||
Prace spawalnicze | |||
Mocowanie powierzchni delikatnych | ![]() ![]() | ||
Ustawianie i przytrzymywanie elementów metalowych (wibracje) | |||
Zabezpiecznie ładunków | |||
Mocowanie na wiertarkach kolumnowych | |||
Mocowanie na stołach maszynowych | |||
Mocowanie pod kątem 90o | |||
Mocowanie powierzchni ukośnych | |||
Mocowanie oklein krawędziowych | |||
Montaż ościeżnic i okien | |||
Narzędzia specjalne |
***
Technika zaciskania tworzona przez firmę BESSEY to przede wszystkim jakość i innowacje, dzięki którym praca zaciskami staje się szybsza, wydajniejsza i bezpieczniejsza.
Od prawie 120 lat mieszcząca się niedaleko Stuttgartu firma zajmuje się profilowaniem i ulepszaniem stali. Bessey to także ponad 60 lat doświadczeń w projektowaniu i produkcji profesjonalnych narzędzi zaciskowych oraz światowy lider w tej dziedzinie. Potwierdzeniem tego jest wiele opatentowanych produktów oraz rozwiązań technicznych.
Program firmy obejmuje tradycyjne zaciski żeliwne stosowane w stolarstwie, masywne zaciski stalowe mające zastosowanie przy spawaniu i łączeniu konstrukcji stalowych, zaciski spawalnicze, imadła spawalnicze jak również grupę narzędzi przeznaczonych do montażu drzwi, okien oraz paneli podłogowych. Od 30 lat w ofercie znajdują się również ręczne nożyce do blach i narzędzia dekarskie oferowane pod marką ERDI.
Typ: | Klasyczny |
Przeznaczenie: | Do drewna ,
Do tworzywa sztucznego |
Materiał ramienia: | Żeliwo |
Rękojeść: | Drewniana |
Zakres roboczy: | 400 mm |
Wysięg: | 140 mm |
Siła mocowania do: | 6000 N |
Waga: | 2410 g |
