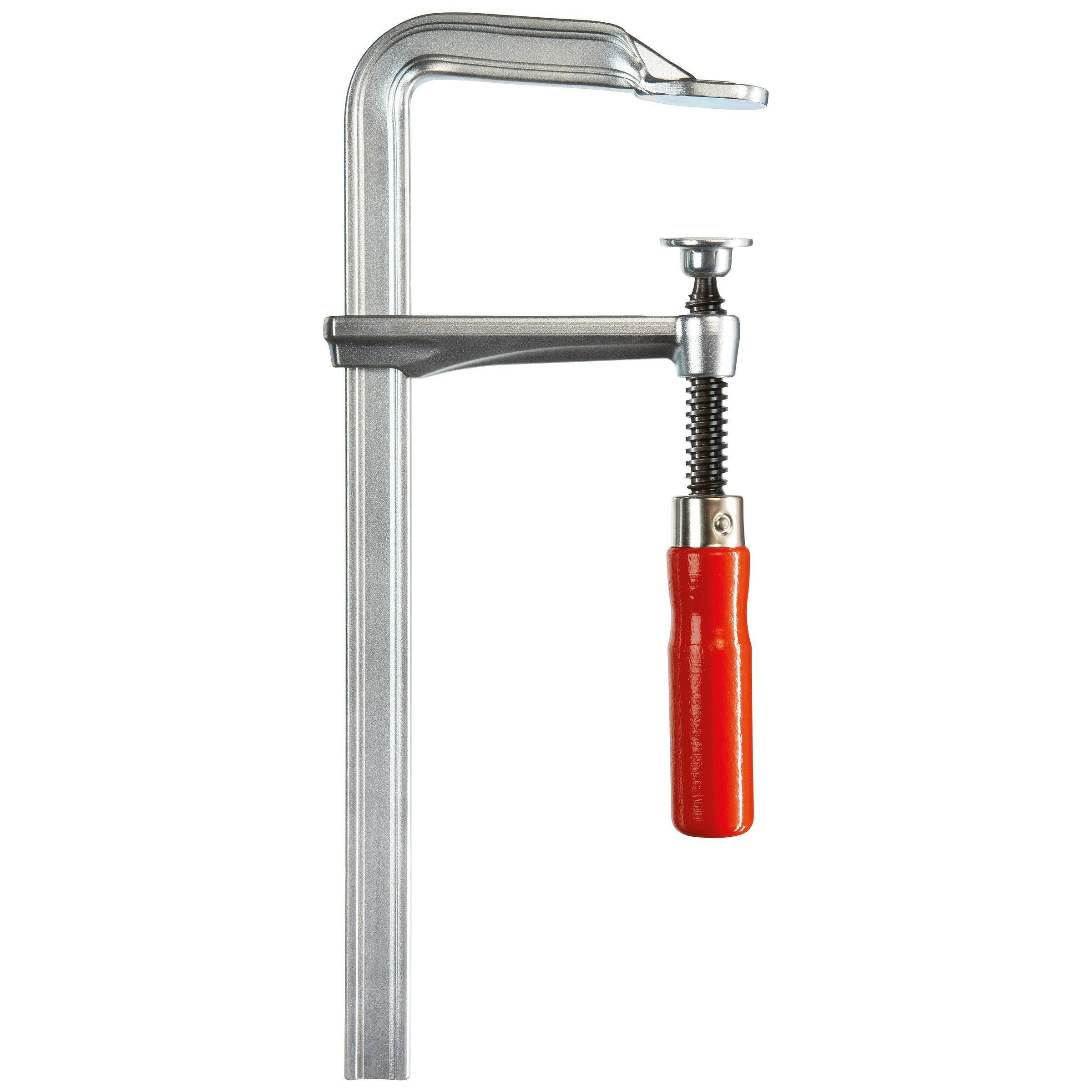

Ścisk śrubowy ślusarski stalowy BESSEY GZ
z rękojeścią drewnianą
Opis
Ścisk śrubowy ślusarski stalowy GZ z rękojeścią drewnianą.
- Siła mocowania większa o 20% przy każdym obrocie wrzeciona dzięki szynie o zoptymalizowanym profilu
- Najwyższe bezpieczeństwo dzięki przenoszeniu sił przez ramię ruchome po prostej linii
- Siła mocowania do 5500N
- Ramię stałe i ruchome ulepszone cieplnie, zapewniając sprężystość i elastyczność podczas mocowania
- Ergonomiczna rękojeść drewniana
- Stopki dociskowe z możliwością wymiany bez użycia dodatkowych narzędzi (wysięg od 80mm)
Dane techniczne
| Symbol | ←a→ [mm] |
←b→ [mm] |
←x→ [mm] |
Waga [kg] |
| GZ10 | 100 | 60 | 15 x 6 | 0,30 |
| GZ12 | 120 | 60 | 15 x 6 | 0,31 |
| GZ30-6 | 300 | 60 | 15 x 6 | 0,42 |
| GZ16 | 160 | 80 | 17,5 x 6,8 | 0,53 |
| GZ20 | 200 | 100 | 22 x 8,5 | 0,98 |
| GZ30-10 | 300 | 100 | 22 x 8,5 | 1,09 |
| GZ25 | 250 | 120 | 24,5 x 9,5 | 1,35 |
| GZ30-12 | 300 | 120 | 24,5 x 9,5 | 1,43 |
| GZ40-12 | 400 | 120 | 24,5 x 9,5 | 1,56 |
| GZ30 | 300 | 140 | 28 x 11 | 1,95 |
| GZ40 | 400 | 120 | 28 x 11 | 2,05 |
| GZ50 | 500 | 120 | 28 x 11 | 2,20 |
| GZ60 | 600 | 120 | 28 x 11 | 2,40 |
| GZ80 | 800 | 120 | 28 x 11 | 2,85 |
| GZ100 | 1000 | 120 | 28 x 11 | 3,20 |
| GZ125 | 1250 | 120 | 28 x 11 | 4,27 |
objaśnienie:
Przeznaczenie
| Materiały | |||
 Drewno |
- Drewno |
 |
|
| Drewno |
-  Stal |
|
|
| Drewno |
-  Materiały delikatne |
||
| Drewno |
-  Tworzywo sztuczne |
|
|
| Stal |
- Stal |
|
|
| Stal |
- Tworzywo sztuczne |
|
|
| Tworzywo sztuczne |
- Tworzywo sztuczne |
|
|
| Materiały delikatne |
- Materiały delikatne |
||
| Zastosowanie | |||
| Klejenie | |
||
| Przytrzymywanie | |
||
| Klejenie przy użyciu klejów szybkowiążących | |
||

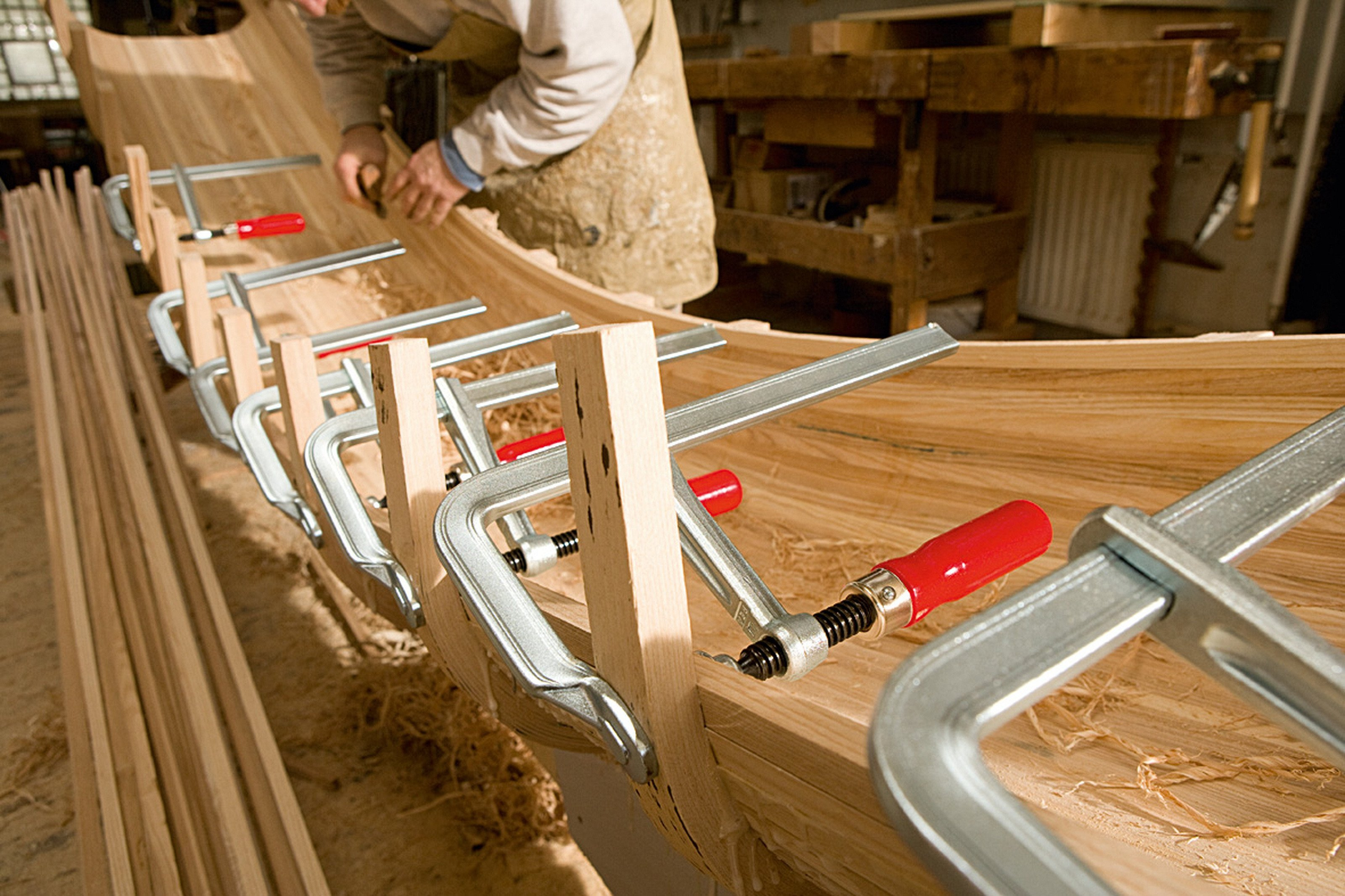

| Łącznie profili drewnianych | |
||
| Łącznie profili metalowych | |
||
| Łączenie krokwi dachowych i belek drewnianych | |||
| Łączenie kształtowników | |||

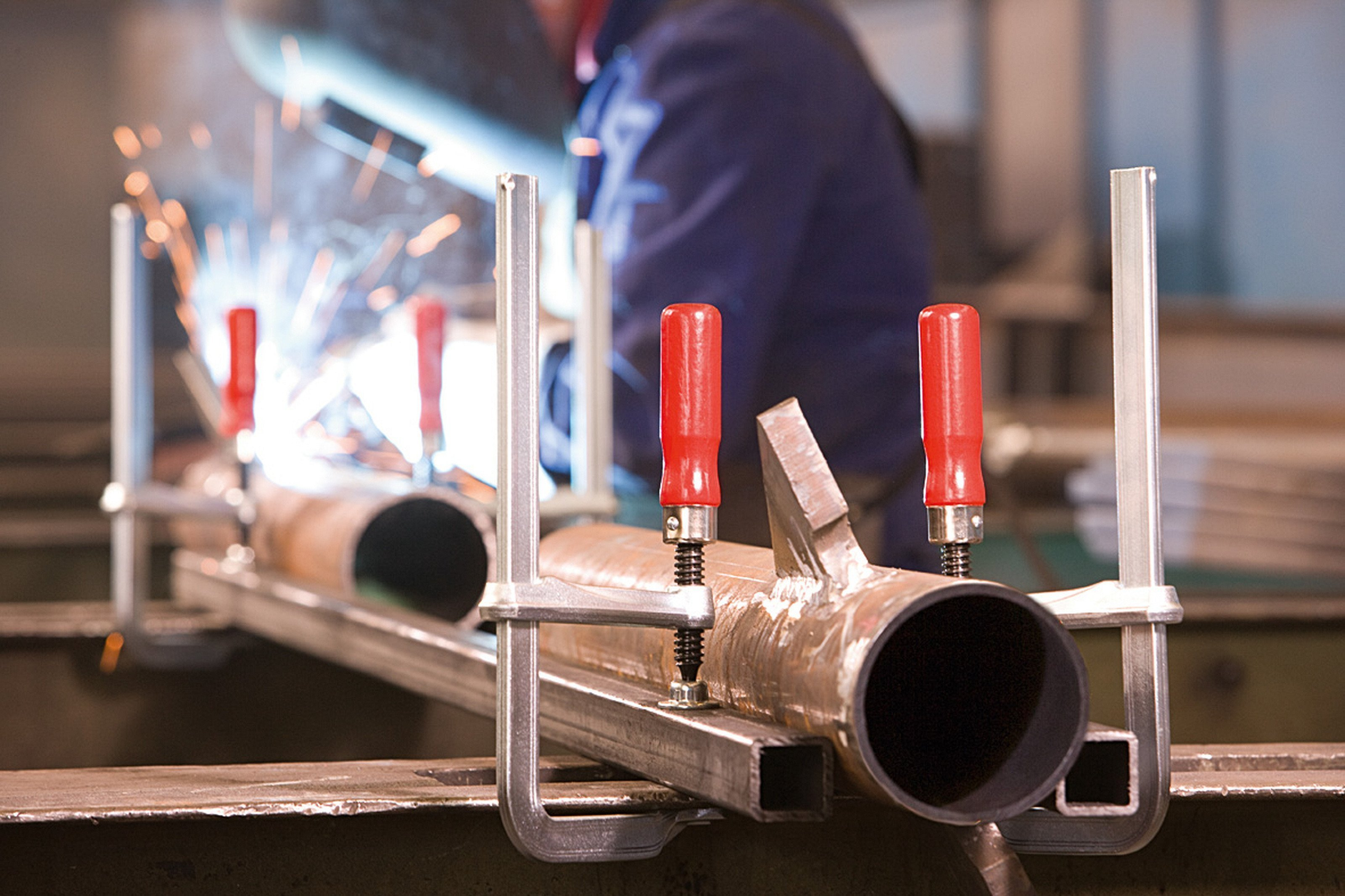

| Prace spawalnicze | |
||
| Mocowanie powierzchni delikatnych | |||
| Ustawianie i przytrzymywanie elementów metalowych (wibracje) | |
||
| Zabezpiecznie ładunków | |||
| Mocowanie na wiertarkach kolumnowych | |
||
| Mocowanie na stołach maszynowych | |
||
| Mocowanie pod kątem 90o | |||
| Mocowanie powierzchni ukośnych | |||
| Mocowanie oklein krawędziowych | |||
| Montaż ościeżnic i okien | |||
| Narzędzia specjalne | |||
***
Technika zaciskania tworzona przez firmę BESSEY to przede wszystkim jakość i innowacje, dzięki którym praca zaciskami staje się szybsza, wydajniejsza i bezpieczniejsza.
Od prawie 120 lat mieszcząca się niedaleko Stuttgartu firma zajmuje się profilowaniem i ulepszaniem stali. Bessey to także ponad 60 lat doświadczeń w projektowaniu i produkcji profesjonalnych narzędzi zaciskowych oraz światowy lider w tej dziedzinie. Potwierdzeniem tego jest wiele opatentowanych produktów oraz rozwiązań technicznych.
Program firmy obejmuje tradycyjne zaciski żeliwne stosowane w stolarstwie, masywne zaciski stalowe mające zastosowanie przy spawaniu i łączeniu konstrukcji stalowych, zaciski spawalnicze, imadła spawalnicze jak również grupę narzędzi przeznaczonych do montażu drzwi, okien oraz paneli podłogowych. Od 30 lat w ofercie znajdują się również ręczne nożyce do blach i narzędzia dekarskie oferowane pod marką ERDI.
| Typ: | Klasyczny |
| Przeznaczenie: | Do stali |
| Materiał ramienia: | Stal |
| Rękojeść: | Drewniana |
| Zakres roboczy: | 300 mm |
| Wysięg: | 120 mm |
| Siła mocowania do: | 5500 N |
| Waga: | 1430 g |
