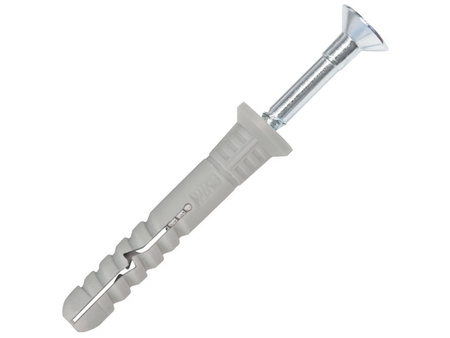

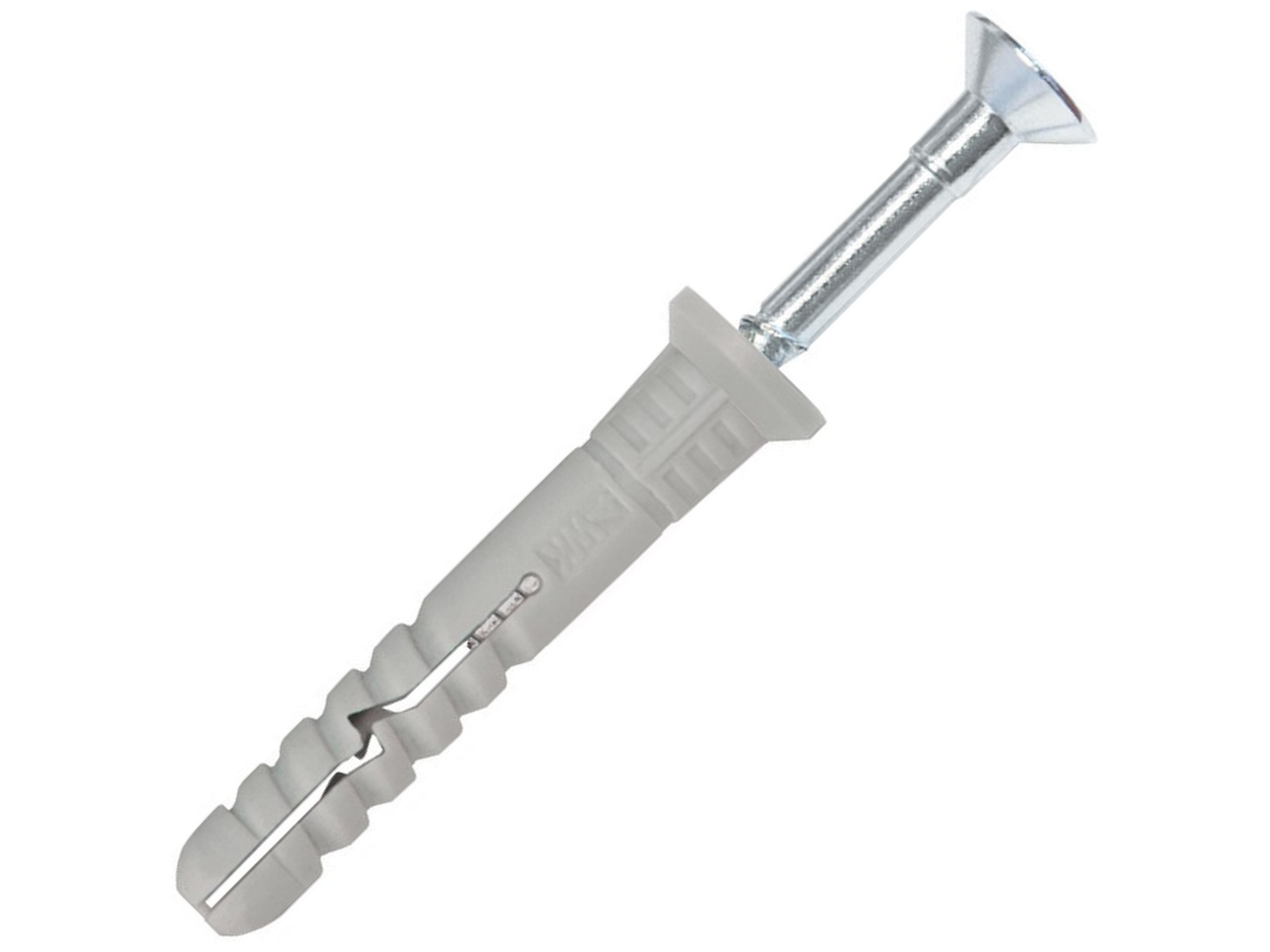

KOŁEK ROZPOROWY Z KOSZULKĄ POLIPROPYLENOWĄ
PODŁOŻE:
Kołek rozporowy do szybkiego montażu uderzeniowego z koszulką polipropylenową. Łącznik przeznaczony do podłoża typu beton, cegła pełna, kamień naturalny.
ZASTOSOWANIE I PRZEZNACZENIE:
Łącznik znajduje zastosowanie do mocowania listew drewnianych, elementów szkieletów ścianek działowych g-k, szkieletów obudów g-k, uchwytów montażowych pod instalacje.
MATERIAŁ I POKRYCIE:
Korpus: polipropylen, trzpień: stal cynkowana galwanicznie na kolor żółty lub biały, grubość powłoki minimum 8 µm.
WYMIARY DO WYBORU:
PRZEKRÓJ:
Wszystkie warianty
Dane techniczne
| Średnica: | 10 mm |
| Długość: | 200 mm |
| Opakowanie: | 50 szt. |
| Materiał: | PP - polipropylen ,
Stal ocynkowana |
| Gniazdo: | Pz |
| Powłoka ochronna: | Ocynk galwaniczny min. 5 μm |
| Długość korpusu: | 200 mm |
| Średnica otworu: | 10 mm |
| Średnica kołnierza: | 13 mm |
| Długość wkręta: | 210 mm |
| Średnica wkręta: | 6,9 mm |
| Podłoże: | Beton ,
Beton komórkowy ,
Cegła ceramiczna pełna ,
Cegła silikatowa pełna |
| Głębokość otworu montażowego: | 60 mm |
| Średnica otworu w mocowanym elemencie: | 12 mm |
| Maksymalna grubość mocowanego elementu: | 150 mm |
| Minimalna grubość podłoża - beton: | 75 mm |
| Nośność charakterystyczna - wyrywanie beton C16/20: | 0,3 |
| Nośność charakterystyczna - wyrywanie beton C50/60: | 0,3 |
| Minimalna odległość osiowa (między łącznikami) - beton: | 100 mm |
| Nośność charakterystyczna - wyrywanie cegła ceramiczna pełna: | 0,6 |
| Minimalna grubość podłoża - cegła: | 75 mm |
| Minimalna odległość od krawędzi - cegła: | 100 mm |
| Minimalna odległość osiowa (między łącznikami) - cegła: | 150 mm |
| Nośność charakterystyczna - wyrywanie cegła silikatowa pełna: | 0,6 |
