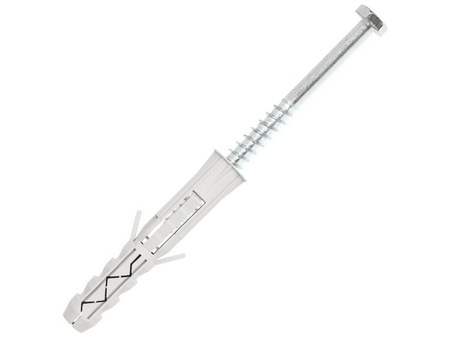

KOŁEK ROZPOROWY DO BETONU Z WKRĘTEM Z ŁBEM SZEŚCIOKĄTNYM
PODŁOŻE:
Łączniki przeznaczone są do mocowania elementów budowlanych do podłoża z betonu zwykłego klasy nie niższej niż C16/20 według (PN-EN 206/1:2003), cegły pełnej klasy nie niższej niż 7,5 według (PN-B 12050/1996) oraz betonu komórkowego marki nie niższej niż 3 odmiany 400 według normy (PN-B 19301/1997). Podłoże powinno być niezarysowane.
ZASTOSOWANIE I PRZEZNACZENIE:
Zamocowania elementów budowlanych (uchwyty pod koryta kablowe, uchwyty montażowe, elementy wykończenia wnętrz) do właściwej konstrukcji ściany lub stropu.
MATERIAŁ I POKRYCIE:
Korpus: polipropylen, łącznik: wkręt stalowy cynkowany galwanicznie na kolor żółty lub biały, grubość powłoki minimum 8 µm.
WYMIARY DO WYBORU:
PRZEKRÓJ:
Wszystkie warianty
Dane techniczne
| Średnica: | 14 mm |
| Długość: | 100 mm |
| Opakowanie: | 50 szt. |
| Materiał: | Stal ocynkowana ,
PP - polipropylen |
| Powłoka ochronna: | Ocynk galwaniczny min. 5 μm |
| Średnica otworu: | 14 mm |
| Długość korpusu: | 80 mm |
| Średnica kołnierza: | 17,5 mm |
| Minimalna głębokość otworu montażowego: | 90 mm |
| Rozmiar klucza: | SW 17 |
| Podłoże: | Beton ,
Beton komórkowy ,
Cegła silikatowa pełna ,
Cegła ceramiczna pełna |
| Minimalna grubość podłoża - beton: | 120 mm |
| Nośność charakterystyczna - wyrywanie beton C16/20: | 0,6 |
| Nośność charakterystyczna - wyrywanie beton C50/60: | 0,6 |
| Minimalna odległość osiowa (między łącznikami) - beton: | 160 mm |
| Nośność charakterystyczna - wyrywanie cegła ceramiczna pełna: | 1,2 |
| Minimalna grubość podłoża - cegła: | 120 mm |
| Minimalna odległość od krawędzi - cegła: | 160 mm |
| Minimalna odległość osiowa (między łącznikami) - cegła: | 240 mm |
| Nośność charakterystyczna - wyrywanie cegła silikatowa pełna: | 2,5 |
| Średnica wkręta: | 10 mm |
| Długość wkręta: | 100 mm |
| Średnica łba: | 19 mm |
| Wysokość łba: | 7 mm |
| Maksymalna grubość mocowanego elementu: | 15 mm |
