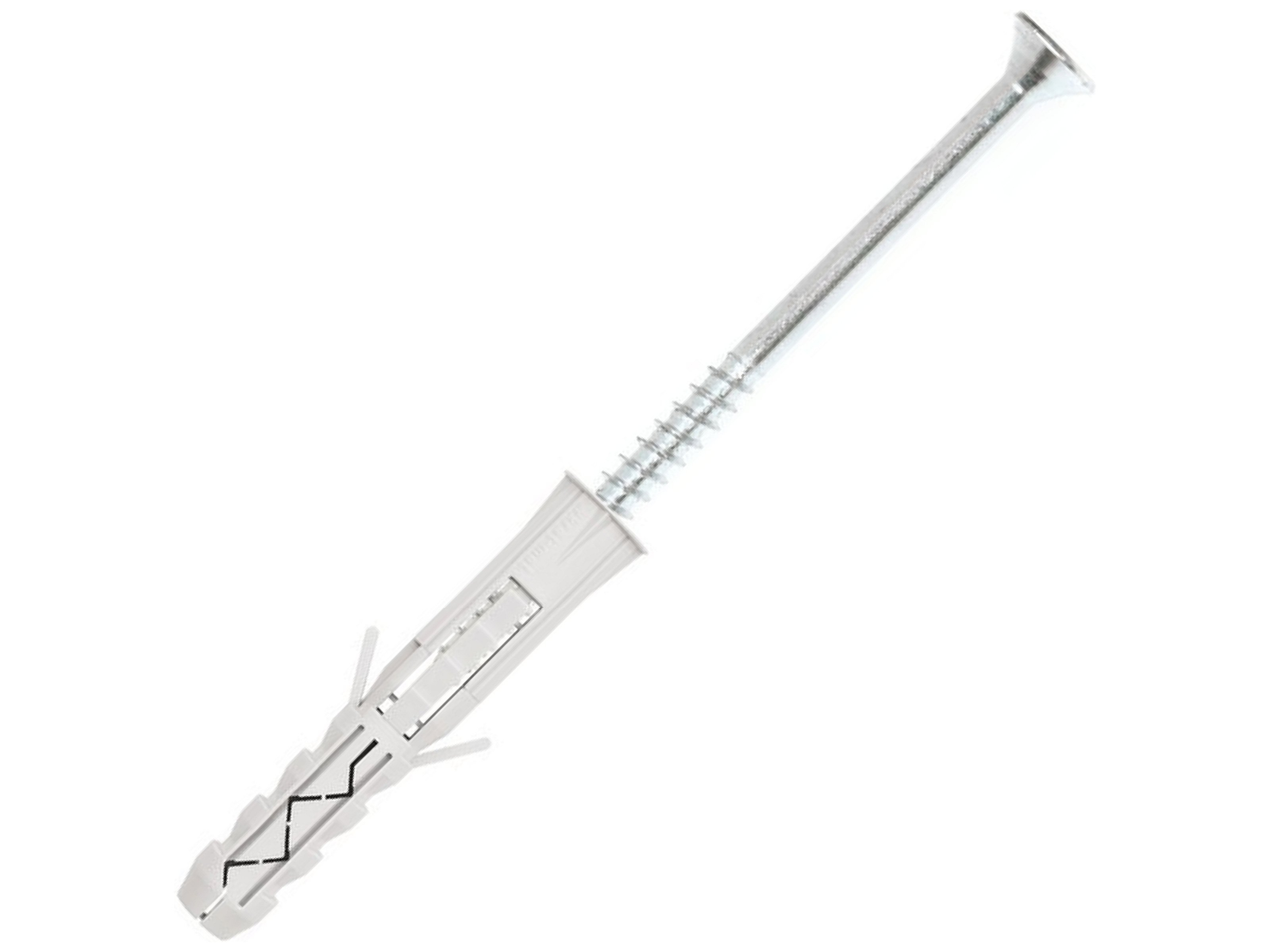

KOŁEK ROZPOROWY DO BETONU Z WKRĘTEM
PODŁOŻE:
Łączniki przeznaczone są do mocowania elementów budowlanych do podłoża z betonu zwykłego klasy nie niższej niż C16/20 według (PN-EN 206/1:2003), cegły pełnej klasy nie niższej niż 7,5 według (PN-B 12050/1996) oraz betonu komórkowego marki nie niższej niż 3 odmiany 400 według normy (PN-B 19301/1997). Podłoże powinno być niezarysowane.
ZASTOSOWANIE I PRZEZNACZENIE:
Zamocowania elementów budowlanych (uchwyty pod koryta kablowe, uchwyty montażowe, elementy wykończenia wnętrz) do właściwej konstrukcji ściany lub stropu.
MATERIAŁ I POKRYCIE:
Korpus: polipropylen, łącznik: wkręt stalowy cynkowany galwanicznie na kolor żółty lub biały, grubość powłoki minimum 8 µm.
WYMIARY DO WYBORU:
PRZEKRÓJ:
Wszystkie warianty
Dane techniczne
| Średnica: | 10 mm |
| Długość: | 120 mm |
| Kształt główki: | Stożkowa |
| Opakowanie: | 100 szt. |
| Materiał: | Stal ocynkowana ,
PP - polipropylen |
| Powłoka ochronna: | Ocynk galwaniczny min. 5 μm |
| Długość korpusu: | 60 mm |
| Średnica kołnierza: | 12,5 mm |
| Średnica wkręta: | 6 mm |
| Długość wkręta: | 120 mm |
| Gniazdo: | Pz |
| Średnica otworu: | 10 mm |
| Średnica łba: | 12 mm |
| Głębokość otworu montażowego: | 70 mm |
| Maksymalna grubość mocowanego elementu: | 55 mm |
| Podłoże: | Beton ,
Beton komórkowy ,
Cegła ceramiczna pełna ,
Cegła silikatowa pełna |
| Minimalna grubość podłoża - beton: | 90 mm |
| Nośność charakterystyczna - wyrywanie beton C16/20: | 0,2 |
| Nośność charakterystyczna - wyrywanie beton C50/60: | 0,2 |
| Minimalna odległość osiowa (między łącznikami) - beton: | 120 mm |
| Minimalna grubość podłoża - cegła: | 90 mm |
| Nośność charakterystyczna - wyrywanie cegła ceramiczna pełna: | 0,2 |
| Minimalna odległość od krawędzi - cegła: | 120 mm |
| Minimalna odległość osiowa (między łącznikami) - cegła: | 180 mm |
| Nośność charakterystyczna - wyrywanie cegła silikatowa pełna: | 0,4 |
