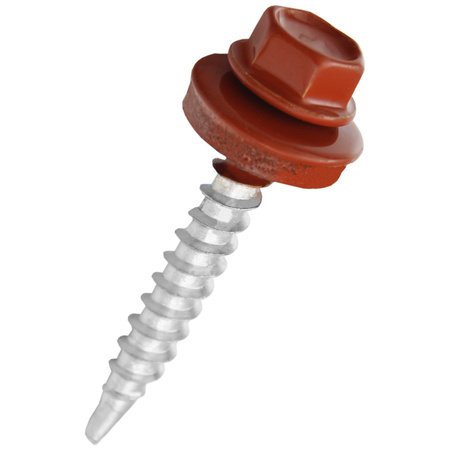

Wkręt wiercący samogwintujący do mocowania blach stalowych do konstrukcji drewnianej
Opakowanie: 250szt
Wymiar: 4.8 x 28mm
Kod produktu: P140050OFA
Typ: GT F2
ZASTOSOWANIE I PRZEZNACZENIE:
mocowanianie blach stalowych o profilu dachowym do konstrukcji drewnianej
MATERIAŁ I POKRYCIE:
stal węglowa utwardzana powierzchniowo
OCHRONA GALWANICZNA:
ocynk galwaniczny
PODKŁADKA:
stalowa z nawulkanizowanym EPDM
APROBATA TECHNICZNA:
AT-15-5174/2007
WYMIAR:
4.8mm x 28mm
Ø podkładki: 14mm
OPIS:
Łącznik wiercący samogwintujący ze stali węglowej utwardzanej powierzchniowo, ocynkowany elektrolitycznie ze zredukowanym punktem wiercącym, gwintem do drewna oraz łbem sześciokątnym podkładkowym, z zamontowaną podkładką stalową z nawulkanizowanym EPDM.
P140028OFA | P14035OFA | P140050OFA | |
D | 4,8 | 4,8 | 4,8 |
L | 28 | 35 | 50 |
Opak. | 250 / 6 | 250 / 6 | 100 / 6 |
MTmax | 2 | 9 | 24 |
POWŁOKA MALARSKA POWDER.COAT 50µm
| |
PODKŁADKA METALOWA
| |
POWŁOKA CYNKOWA DURA.ZINC
| |
KOŃCÓWKA SAMOWIERCĄCA DRILL.POINT
| |
USZCZELKA EPDM
| |
NASZ PODPIS
|
Przeznaczone do mocowania cienkich fałdowych blach stalowych o profilu dachowym do konstrukcji drewnianej.
Dostępne kolory
RAL 3005 | wiśniowy |
RAL 3009 | ciemny wiśniowy |
RAL 3011 | czerwony |
RAL 5008 | ciemny grafit |
RAL 6020 | zielony |
RAL 7024 | grafitowy |
RAL 8004 | ceglasty |
RAL 8017 | brązowy |
RAL 8019 | ciemny brązowy |
RAL 9005 | czarny |
RAL 9006 | srebrny metalik |
Potwierdzona jakość na lata...
Nowoczesne metody badawcze oraz system jakości ISO9001:2008 zapewniają ciągłą kontrolę jakości produkowanych wyrobów.
Niezależne, renomowane laboratorium potwierdziło wyskoką jakość naszych wkrętów w stosunku do produktów innych firm dostępnych na polskim rynku
Testowane łączniki GUNNEBO FASTENING nawet po 72 godzinach w komorze solnej zachowują właściwości antykorozyjne i nie narażają mocowanego pokrycia dachowego na przerdzewienie w punkcie zamocowania. W przypadku innych wkrętów dostępnych na polskim rynku należy liczyc się z doszczelnianiem dachu już po kilku latach. Tak wyglądają najczęściej kupowane w Polsce łączniki innych firm po 72 godzinach w komorze solnej.
ZASTOSOWANIE ŁĄCZNIKÓW FARMERSKICH DO MOCOWANIA BLACHODACHÓWKI DO PODŁOŻA DREWNIANEGO
Rysunek 1 przedstawia zalecane rozmieszczenie łączników farmerskich. Blachodachówkę mocuje się do podłoża za pomocą łączników 4,8x35mm w najniższym punkcie fali tuż przed przetłoczeniem poprzecznym arkusza blachy (rys. 2). W przypadku blachodachówki aluminiowej stosuje się łączniki GTAF 5,5x35mm. Arkusze blachodachówki na zakładkach podłużnych należy łączyć za pomocą łączników 4,8x20mm w najwyższym punkcie fali, tuż przed przetłoczeniem poprzecznym arkusza. W przypadku blachodachówki aluminiowej stosuje się łączniki aluminiowe GTAF 5,5x20mm. Na zakładkach podłużnych blachodachówki łączniki należy umieścić powyżej rowka kapilarnego (rynienki) znajdującego się w arkuszu umieszczonym pod spodem (rys. 3).
Blachodachówkę należy mocować do podłoża drewnianego co drugą łatę. W linii mocowania, łączniki należy umieszczać co drugą dolną falę blachy. Łączniki do łączenia blach na zakład należy umieszczać w każdym szeregu blachówek na zakładzie blachy. Przy krawędzi dachu arkusze blachodachówki należy zamocować do każdej łaty. W kalenicy arkusze blachodachówki należy zamocować w każdą dolną falę blachy. W linii okapu arkusza blachy należy zamocować co najmniej w co drugą dolną falę blachy. Zakład poprzeczny blachy należy zamocować do łaty w każdą dolną falę blachy.
Takie zamocowanie zapewnia optymalną pracę pokrycia. Prezentowany sposób mocowania jest przykładowy i może nie mieć zastosowania do wszystkich dachów. W przypadku gdy instrukcja montażu producenta blachodachówki zaleca inne rozmieszczenie łączników niż podane powyżej, montaż należy przeprowadzić zgodnie z instrukcją montażu producenta blachodachówki. W razie wątpliwości należy skorzystać z porady projektanta lub działu technicznego producenta blachodachówki.
ŁĄCZNIKI FARMERSKIE NIE SĄ PRZEZNACZONE DO MOCOWANIA TRAPEZOWYCH BLACH KONSTRUKCYJNYCH DO PODŁOŻA DREWNIANEGO W KONSTRUKCJACH NOŚNYCH
Ogólne zasady montażu
- montaż łącznika powinien zawsze odbywać się prostopadle do podłoża,
- montaż łącznika powinien być wykonany przy pomocy wkrętarki wyposażonej w regulowane sprzęgło lub ogranicznik głębokości osadzenia,
- podczas montażu należy przestrzegać wszystkich parametrów zalecanych dla danego typu łącznika,
- jakakolwiek modyfikacja łączników, w tym ich obcinanie, jest niedozwolona,
- w przypadku wystąpienia jakichkolwiek uszkodzeń powłoki antykorozyjnej, ubytki należy zabezpieczyć (uzupełnić),
- do montażu łączników pokrytych powłoką malarską zaleca się użycie wyłącznie nasadek sprężynowych
Prawidłowe dociśnięcie podkładki
Mocowanie blach | ||
za słabe dociśnięcie | prawidłowe dociśnięcie | za mocne dociśnięcie |
Mocowanie płyt warstwowych | ||
za słabe dociśnięcie | prawidłowe dociśnięcie | za mocne dociśnięcie |
Dobór łączników
Zastosowanie | Przykład mocowania | Minimalna grubość mocowanych blach | Maksymalna grubość mocowanych blach | Klasa korozyjności środowiska | ||
---|---|---|---|---|---|---|
T min | T max | C1-C2 | C3 | C4 | ||
łączenie blachodachówki na zakład | 2 x 0,5 mm | 2 x 1,0 mm | G | GTA F02 | GTX F02 | |
mocowanie blachodachówki do podłoża drewnianego | 1 x 0,5 mm | 2 x 1,0 mm | G GT F2 | GTA F2 | GTX F2 | |
Głębokość mocowania min. 20 mm |
Błędy montażowe
Łączniki wiercące, samogwintujące | |||
---|---|---|---|
Punkt wiercący zbyt duży do danej grubości podłoża. Efekt: brak nośności płączenia. | Punkt wiercący zbyt krótki do danej grubości podłoża. Efekt: zerwanie łącznika lub częściowe zniszczenie gwintu - ograniczona nośność połączenia. | Punkt wiercący zbyt krótki. Proces gwintowania elementu "a" rozpoczęty, proces wiercenia w elemencie "b" nie został zakończony. Efekt: zniszczenie gwintu, zniszczenie elementu "a", ograniczona nośność połączenia. | Punkt wiercący zbyt krótki. Przewiercenie elementu "b" niemożliwe. |
Łącznik zakręcony zbyt małym momentem. Efekt: brak szczelności połączenia. | Łącznik zakręcony ze zbyt dużym momentem. Efekt: brak szzczelności połączenia, ograniczona nośność połączenia. | Przesunięcie otworu w stosunku do osi łącznika. Efekt: brak nośności połączenia. | Łącznik wbity w podłoże. Efekt: zgięte, załamane włókna drewniane, brak szczelności, brak nośności połączenia. |
Środowisko korozyjne
Prawidłowy dobór łączników do środowiska korozyjnego, w którym mają zostać użyte, jest kluczowym parametrem mającym wpływ na bezpieczeństwo konstrukcji. Istnieje wiele typów korozji. Łączniki do mocowania elementów lekkiej obudowy ścian i dachów, są szczególnie narażone na dwa jej rodzaje: korozję atmosferyczną oraz galwaniczną.
Dobór łączników do środowiska korozyjnego ze względu na agresywność atmosfery, można dokonać w oparciu o normy EN-IS 12844-2. Opis poszczególnych środowisk korozyjnych został przedstawiony w tabeli nr 1.
Przy doborze łączników należy również pamiętać o korozji galwanicznej. Korozja galwaniczna zachodzi, gdy w środowisku korozyjnym znajdują się co najmniej dwa różne metale, będące w kontakcie elektrycznym.
Tworzy się wówczas ogniwo galwaniczne, w którym jeden z metali jest anodą, drugi katodą. Zniszczenie korozyjne połączenia zależy od kilku czynników:
- położenie obu metali w szeregu napięciowym (różnica potencjałów),
- powierzchni elementów metalowych, kontaktujacych,
- obecność roztworu korozyjnego (np. woda morska).
W procesie doboru łączników należy dążyć do sytuacji, w które występują małe obszary katodowe i duże obszary anodowe. Jest to tak zwana ochrona katodowa. W praktyce oznacza to, że łączniki powinny być zawsze wykonane z materiału bardziej szlachetnego, niż mocowane elementy konstrukcji. Tabela 2 przedstawia niekorzystne, bądź obojętne sobie pary, wraz z komentarzem.
Tabela nr 1
Kategorie korozyjności według normy EN-ISO-12944.2
kategoria korozyjności | utrata masy grubości powłoki (po 1 roku eksploatacji) | przykłady typowych środowisk w klimacie umiarkowanym | ||||
---|---|---|---|---|---|---|
stal węglowa | powłoka cynkowa | na zewnątrz | do wewnątrz | |||
g/m2 | µm | g/m2 | µm | |||
C1 bardzo niska | < 10 | < 1,3 | < 0,7 | < 0,1 | Nie występuje | Ogrzewane budynki z czystą atmosferą, np. biura, sklepy, szkoły, hotele |
C2 niska | 10 ÷ 200 | 1,3 ÷ 25 | 0,7 ÷ 5 | 0,4 ÷ 0,7 | Atmosfera z małą ilością zanieczyszczeń, przeważnie tereny wiejskie | Nie ogrzewane budynki gdzie może wystąpić kondensacja, np. magazyny, hale sportowe |
C3 średnia | 200 ÷ 400 | 25 ÷ 50 | 5 ÷ 15 | 0,7 ÷ 2,1 | Miejska i przemysłowa atmosfera ze średnią ilością zanieczyszczenia siarką i dwutlenkiem węgla. Tereny nabrzeżne o małym zasoleniu | Hale produkcyjne o wysokiej wilgotności i niewielkim zanieczyszczeniu powietrza, np. zakłady spożywcze, pralnie, browary, mleczarnie |
C4 wysoka | 400 ÷ 650 | 50 ÷ 80 | 15 ÷ 30 | 2,1 ÷ 4,2 | Tereny przemysłowe oraz nadbrzeże o średnim zasoleniu | Zakłady chemiczne, baseny pływackie, stocznie i porty |
C5-I (przemysłowa) bardzo wysoka | 650 ÷ 1500 | 80 ÷ 200 | 30 ÷ 60 | 4,2 ÷ 8,4 | Tereny przemysłowe o wysokiej wilgotności i agresywnej atmosferze | Budynki oraz inne obiekty o niemal nieprzerwanej kondensacji oraz o znaczym zanieczyszczeniu powietrza |
C5-M (morska) bardzo wysoka | 650 ÷ 1500 | 80 ÷ 200 | 30 ÷ 60 | 4,2 ÷ 8,4 | Tereny nabrzeżne i wyspy o wysokim zasoleniu | Budynki oraz inne obiekty o niemal nieprzerwanej kondensacji oraz o znaczym zanieczyszczeniu powietrza |
Tabela nr 2.
Dobór łączników ze względu na korozję galwaniczną *
materiał podłoża | materiał łącznika | |||||
---|---|---|---|---|---|---|
Stal ocynkowana/ Stal galwanizowana | Aluminium i stopy aluminium | Stal i żeliwo | Mosiądz, miedź, brąz, monel | Martenistyczna stal nierdzewna (410) | Austenityczna stal nierdzewna (302/304, 303, 305) | |
Stal ocynkowana/ Stal galwanizowana | A | B | B | C | C | C |
Aluminium i stopy aluminium | A | A | B | C | NZ | B |
Stal i żeliwo | AD | A | A | C | C | B |
Mosiądz, miedź, brąz, monel | ADE | AE | AE | A | A | B |
Martenistyczna stal nierdzewna (410) | ADE | AE | AE | A | A | A |
Austenityczna stal nierdzewna (302/304, 303, 305) | ADE | AE | AE | AE | A | A |
- NZ - nie zalecane
- A - Łącznik nie wpływa na zwiększenie szybkości korozji podłoża
- B - Łącznik w niewielki stopniu wpływa na zwiększenie szybkości korozji podłoża
- C - Łącznik w wyraźnym stopniu wpływa na zwiększenie szybkości korozji podłoża
- D - Powłoka łącznika jest gwałtownie niszczona. Łącznik pozostaje bez pokrycia antykorozyjnego
- E - Materiał bazowy zwiększa korozję łącznika
* Specyfika oraz powłoki innego typu mogą zmieniać aktywność korozji
Wymiar: | 4,8 mm x 28 mm (250 szt.) |
Kolor: | RAL 8004 |
Przeznaczenie: | Do podłoży drewnianych |
Opakowanie: | 250 szt. |
Średnica: | 4,8 mm |
Długość: | 28 mm |
Materiał: | Stal węglowa utwardzana powierzchniowo |
Powłoka ochronna: | Ocynk elektrolityczny min. 12 μm |
Rozmiar klucza: | SW 8 |
Głębokość zakotwienia: | 20 mm |
Maksymalna grubość mocowanego elementu: | 5 mm |
Zdolność przewiercania: | 2 x 1 mm |
Rodzaj podkładki: | Stalowa z EPDM |
Średnica podkładki: | 14 mm |
